مقدمه
در دنیای امروز صنعت و اتوماسیون، سیستمهای کنترلی نقش بسیار مهمی در افزایش دقت، ایمنی و بهرهوری فرایندهای صنعتی دارند. قلب تپنده این سیستمها، ابزار دقیق (Instrumentation) است که وظیفه اندازهگیری، نمایش و انتقال پارامترهای فیزیکی مانند دما، فشار، سطح، جریان و… را بر عهده دارد.

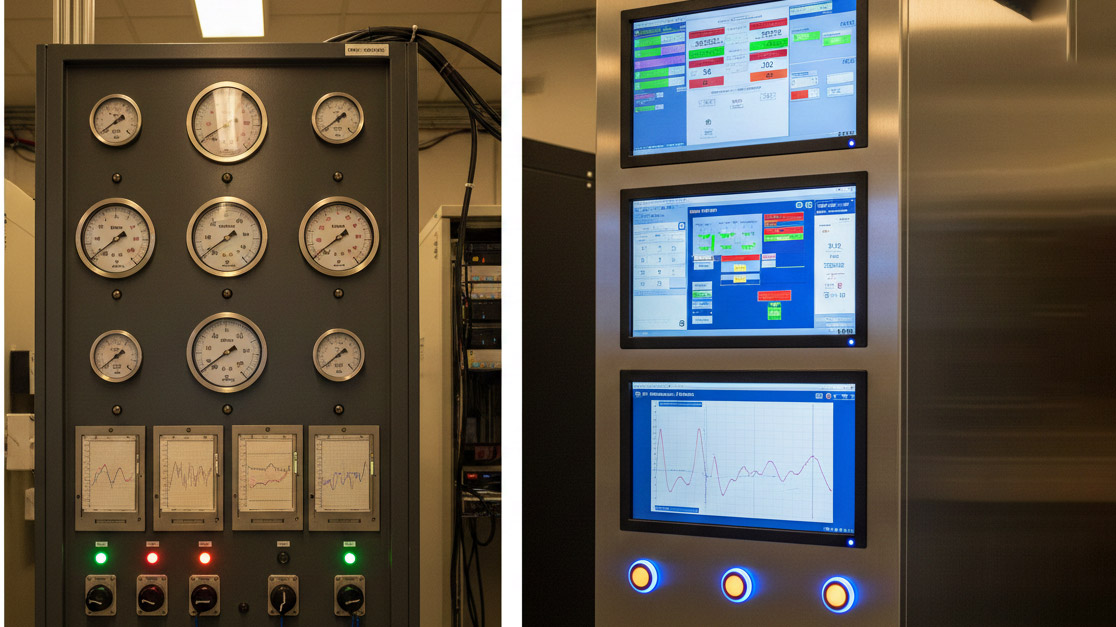

یکی از مهمترین دستهبندیها در ابزار دقیق، ابزار دقیق آنالوگ و دیجیتال است. شناخت تفاوت این دو نوع ابزار، برای مهندسان کنترل، تکنسینها و فعالان حوزه صنعت یک ضرورت محسوب میشود. در این مقاله به صورت جامع و تخصصی، تفاوت ابزار دقیق آنالوگ و دیجیتال در سیستمهای کنترلی را بررسی میکنیم.
ابزار دقیق چیست و چه نقشی در سیستمهای کنترلی دارد؟
ابزار دقیق مجموعهای از تجهیزات اندازهگیری و کنترلی است که دادههای مربوط به فرآیندهای صنعتی را دریافت کرده و به سیستم کنترل منتقل میکند. این دادهها مبنای تصمیمگیری سیستمهای کنترلی مانند PLC، DCS و SCADA هستند.
بدون ابزار دقیق دقیق و قابل اعتماد، هیچ سیستم کنترلی نمیتواند عملکرد مناسبی داشته باشد.

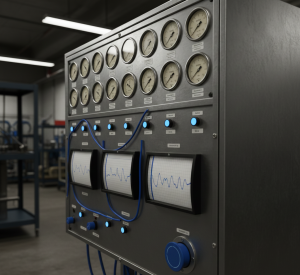

تعریف ابزار دقیق آنالوگ
ابزار دقیق آنالوگ به دستهای از تجهیزات اندازهگیری گفته میشود که خروجی آنها به صورت پیوسته و غیرگسسته تغییر میکند. در این نوع ابزارها، مقدار کمیت فیزیکی اندازهگیریشده مانند دما، فشار، جریان یا سطح، به طور مستقیم به یک سیگنال الکتریکی پیوسته تبدیل میشود. این سیگنال معمولاً به شکل جریان یا ولتاژ است و به گونهای طراحی میشود که تغییرات آن کاملاً متناسب با تغییرات کمیت ورودی باشد. برای مثال، در بسیاری از سیستمهای صنعتی از سیگنال جریان 4 تا 20 میلیآمپر یا ولتاژ 0 تا 10 ولت استفاده میشود که هر مقدار از این بازه، نمایانگر یک مقدار مشخص از پارامتر اندازهگیریشده است. این پیوستگی سیگنال باعث میشود ابزار دقیق آنالوگ بتواند تغییرات لحظهای و تدریجی فرآیند را بدون وقفه نمایش دهد.
یکی از ویژگیهای مهم ابزار دقیق آنالوگ این است که رابطهای خطی و مستقیم میان کمیت فیزیکی و سیگنال خروجی برقرار میشود. به این معنا که با افزایش یا کاهش مقدار ورودی، سیگنال خروجی نیز به همان نسبت تغییر میکند. این ویژگی سبب میشود تحلیل رفتار فرآیند در بسیاری از کاربردهای صنعتی سادهتر باشد، بهویژه در شرایطی که اپراتور نیاز دارد تغییرات سیستم را به صورت بصری و آنی مشاهده کند. به همین دلیل، ابزارهای آنالوگ سالها به عنوان هسته اصلی سیستمهای کنترلی سنتی مورد استفاده قرار گرفتهاند.
از نظر ساختار و عملکرد، ابزار دقیق آنالوگ معمولاً از قطعات مکانیکی و الکتریکی سادهتری تشکیل شدهاند و وابستگی کمتری به پردازش دیجیتال یا نرمافزار دارند. این موضوع باعث شده است که این تجهیزات در محیطهای صنعتی سخت، مانند مکانهایی با نویز الکتریکی بالا، دما یا رطوبت زیاد، عملکردی پایدار و قابل اعتماد داشته باشند. همچنین در شرایطی که دسترسی به سیستمهای پردازش دیجیتال یا شبکههای صنعتی محدود است، ابزار دقیق آنالوگ همچنان گزینهای مناسب محسوب میشود.
از جمله نمونههای رایج ابزار دقیق آنالوگ میتوان به گیجهای فشار عقربهای اشاره کرد که فشار سیال را به صورت مکانیکی و پیوسته نمایش میدهند. ترمومترهای آنالوگ نیز با استفاده از انبساط مایعات یا فلزات، تغییرات دما را به شکل قابل مشاهده ارائه میکنند. فلومترهای مکانیکی که جریان سیالات را اندازهگیری میکنند و ترانسمیترهای آنالوگ قدیمی که سیگنالهای جریان یا ولتاژ تولید میکردند، از دیگر مثالهای متداول این نوع ابزار هستند. با وجود گسترش ابزار دقیق دیجیتال، این تجهیزات هنوز هم در بسیاری از صنایع به دلیل سادگی، دوام و هزینه کمتر، مورد استفاده قرار میگیرند.

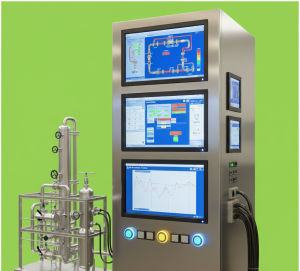

تعریف ابزار دقیق دیجیتال
ابزار دقیق دیجیتال به تجهیزاتی گفته میشود که دادههای اندازهگیری شده را به صورت گسسته و دیجیتالی پردازش میکنند. در این نوع ابزارها، کمیتهای فیزیکی مانند دما، فشار، سطح یا جریان پس از اندازهگیری اولیه، به سیگنالهای دیجیتال تبدیل میشوند. این تبدیل معمولاً از طریق مبدلهای آنالوگ به دیجیتال انجام میگیرد و اطلاعات به شکل دادههای عددی مبتنی بر صفر و یک در اختیار پردازنده قرار میگیرد. پردازش دیجیتال این دادهها امکان تحلیل دقیقتر، فیلتر نویز، تصحیح خطا و افزایش دقت اندازهگیری را فراهم میکند و باعث میشود ابزار دقیق دیجیتال در مقایسه با نمونههای آنالوگ عملکردی پایدارتر و قابل اعتمادتر داشته باشند.
یکی از ویژگیهای مهم ابزار دقیق دیجیتال، قابلیت ارتباط مستقیم و پیشرفته با سیستمهای کنترلی هوشمند است. خروجی این تجهیزات معمولاً به صورت سیگنالهای دیجیتال یا پروتکلهای ارتباطی صنعتی ارائه میشود که بهراحتی با سیستمهایی مانند PLC، DCS و SCADA یکپارچه میگردند. این ارتباط دیجیتال امکان انتقال سریع و بدون افت داده، مانیتورینگ لحظهای فرآیند و کنترل دقیق پارامترها را فراهم میکند. علاوه بر این، ابزارهای دیجیتال قادرند اطلاعات اندازهگیری شده را ذخیره کرده و برای تحلیلهای بعدی، گزارشگیری و بهینهسازی فرآیندهای صنعتی مورد استفاده قرار دهند.
از نظر ساختار فنی، ابزار دقیق دیجیتال معمولاً به پردازندههای داخلی، حافظه و نرمافزارهای کنترلی مجهز هستند که قابلیت تنظیم، کالیبراسیون و پیکربندی را به صورت نرمافزاری فراهم میکند. این موضوع باعث میشود تغییر محدوده اندازهگیری، اصلاح خطا یا بهروزرسانی عملکرد ابزار بدون نیاز به تغییر سختافزاری انجام شود. به همین دلیل، ابزارهای دیجیتال انعطافپذیری بالایی در پروژههای صنعتی دارند و میتوانند با نیازهای متغیر سیستمهای کنترلی سازگار شوند.
نمونههای متداول ابزار دقیق دیجیتال شامل سنسورهای هوشمندی هستند که علاوه بر اندازهگیری، قابلیت پردازش و ارسال داده را نیز دارند. ترانسمیترهای دیجیتال با دقت بالا، نمایشگرهای دیجیتال با امکان خواندن دقیق مقادیر و ابزارهایی که بر پایه پروتکلهای ارتباطی صنعتی مانند Modbus، Profibus و HART کار میکنند، از رایجترین تجهیزات این حوزه محسوب میشوند. استفاده از این پروتکلها امکان تبادل داده بین چندین تجهیز و سیستم کنترلی را به صورت همزمان فراهم کرده و نقش مهمی در توسعه اتوماسیون صنعتی و کارخانههای هوشمند ایفا میکند.
تفاوت ابزار دقیق آنالوگ و دیجیتال از نظر نوع سیگنال
یکی از مهمترین تفاوتها، نوع سیگنال خروجی است:
ویژگی |
ابزار آنالوگ |
ابزار دیجیتال |
| نوع سیگنال | پیوسته | گسسته |
| نویزپذیری | بیشتر | کمتر |
| پردازش داده | محدود | پیشرفته |
| ارتباط با PLC | ساده | بسیار پیشرفته |
ابزارهای دیجیتال به دلیل تبدیل اطلاعات به دادههای عددی، دقت و پایداری بالاتری دارند.
مزایای ابزار دقیق آنالوگ در سیستمهای کنترلی
با وجود پیشرفت ابزارهای دیجیتال، ابزار آنالوگ هنوز هم در برخی کاربردها محبوب است.
- سادگی ساختار
ابزارهای آنالوگ ساختار سادهتری دارند و نیاز به نرمافزار یا تنظیمات پیچیده ندارند.
- عملکرد پایدار در شرایط سخت
در محیطهای صنعتی با نویز الکتریکی بالا، دما یا رطوبت شدید، ابزار آنالوگ معمولاً عملکرد قابل قبولی دارند.
- هزینه کمتر
در بسیاری از پروژهها، هزینه خرید و نگهداری ابزار دقیق آنالوگ کمتر از ابزار دیجیتال است.
- نمایش پیوسته تغییرات
نمایش تغییرات به صورت لحظهای و پیوسته، یکی از مزایای مهم ابزارهای آنالوگ محسوب میشود.
معایب ابزار دقیق آنالوگ
با وجود سادگی و کاربرد گسترده ابزار دقیق آنالوگ در صنایع مختلف، این تجهیزات دارای محدودیتها و معایبی هستند که در بسیاری از سیستمهای کنترلی مدرن باعث کاهش استفاده از آنها شده است. یکی از مهمترین نقاط ضعف ابزارهای آنالوگ، دقت پایینتر آنها در مقایسه با ابزار دقیق دیجیتال است. از آنجا که این تجهیزات بر پایه سیگنالهای پیوسته و اغلب قطعات مکانیکی یا الکتریکی ساده عمل میکنند، امکان بروز خطاهای اندازهگیری در اثر تغییرات محیطی، لرزش، دما یا استهلاک قطعات افزایش مییابد. این موضوع در فرآیندهایی که نیاز به اندازهگیری بسیار دقیق و کنترل حساس دارند، میتواند چالشبرانگیز باشد.
یکی دیگر از معایب قابل توجه ابزار دقیق آنالوگ، حساسیت بالاتر آنها نسبت به نویزهای الکتریکی و تداخلات محیطی است. در محیطهای صنعتی که تجهیزات قدرت، موتورهای الکتریکی و کابلهای فشار قوی وجود دارند، نویز میتواند باعث انحراف سیگنال آنالوگ و کاهش صحت دادهها شود. از آنجایی که سیگنالهای آنالوگ به صورت پیوسته منتقل میشوند، کوچکترین اختلال میتواند بر مقدار اندازهگیریشده تأثیر بگذارد و در نتیجه عملکرد سیستم کنترلی را تحت تأثیر قرار دهد.
از نظر مدیریت داده نیز ابزار دقیق آنالوگ محدودیتهای زیادی دارند. این تجهیزات معمولاً قابلیت ذخیرهسازی اطلاعات اندازهگیریشده یا تحلیل دادهها را ندارند و اطلاعات تنها به صورت لحظهای قابل مشاهده است. نبود امکان ثبت دادهها باعث میشود بررسی روند تغییرات، تحلیل عملکرد سیستم و عیبیابی پیشرفته به سختی انجام شود. در مقابل، سیستمهای کنترلی امروزی نیازمند دادههای تاریخی برای بهینهسازی فرآیندها و تصمیمگیری دقیق هستند که این موضوع ابزارهای آنالوگ را با محدودیت جدی مواجه میکند.
علاوه بر موارد ذکر شده، فرسودگی قطعات مکانیکی و الکتریکی در ابزار دقیق آنالوگ یکی دیگر از مشکلات رایج این تجهیزات است. با گذشت زمان و استفاده مداوم، اجزایی مانند فنرها، عقربهها و قطعات متحرک دچار سایش میشوند و این امر میتواند باعث کاهش دقت و افزایش نیاز به تعمیر و کالیبراسیون دورهای شود. مجموع این عوامل سبب شده است که در سیستمهای کنترلی مدرن و اتوماسیون صنعتی پیشرفته، استفاده از ابزار دقیق آنالوگ به تدریج کاهش یافته و جای خود را به ابزارهای دیجیتال با دقت و قابلیتهای بالاتر بدهد.
مزایای ابزار دقیق دیجیتال در سیستمهای کنترلی
ابزار دیجیتال امروزه بخش اصلی سیستمهای کنترلی پیشرفته را تشکیل میدهند.
- دقت و تکرارپذیری بالا
ابزارهای دیجیتال قادر به اندازهگیری با دقت بسیار بالا هستند و نتایج آنها قابل تکرار است.
- ارتباط با سیستمهای هوشمند
این ابزارها به راحتی با PLC، DCS و SCADA ارتباط برقرار میکنند.
- ذخیره و تحلیل دادهها
دادههای اندازهگیری شده میتوانند ذخیره، پردازش و برای بهینهسازی فرآیند استفاده شوند.
- قابلیت کالیبراسیون نرمافزاری
در ابزار دیجیتال، کالیبراسیون به صورت نرمافزاری انجام میشود که دقت و سرعت را افزایش میدهد.
معایب ابزار دقیق دیجیتال
با وجود تمام مزایا، ابزار دیجیتال نیز چالشهایی دارند:
- وابستگی به منبع تغذیه پایدار
- هزینه اولیه بالاتر
- پیچیدگی در نصب و راهاندازی
- نیاز به دانش فنی بیشتر
در پروژههای کوچک یا محیطهای ساده، این معایب میتوانند محدودکننده باشند.
مقایسه ابزار دقیق آنالوگ و دیجیتال در سیستمهای کنترلی
در سیستمهای کنترلی، تفاوت میان ابزار دقیق آنالوگ و دیجیتال بیش از هر چیز در نحوه پردازش و مدیریت اطلاعات نمایان میشود. ابزار دقیق دیجیتال به دلیل استفاده از پردازش عددی و پردازندههای داخلی، توانایی تحلیل دادهها با سرعت و دقت بالاتری را دارند. این ویژگی باعث میشود اطلاعات اندازهگیری شده در کمترین زمان ممکن به سیستمهای کنترلی منتقل شده و واکنش سیستم نسبت به تغییرات فرآیند سریعتر و پایدارتر باشد. در فرآیندهای صنعتی حساس که زمان پاسخ و دقت کنترل اهمیت بالایی دارد، این مزیت نقش کلیدی در افزایش ایمنی و بهرهوری ایفا میکند.
یکی دیگر از تفاوتهای مهم در سیستمهای کنترلی، امکان مانیتورینگ آنلاین و پیوسته فرآیند است که به طور گسترده توسط ابزار دقیق دیجیتال فراهم میشود. این تجهیزات قادرند دادهها را به صورت لحظهای به سیستمهای نظارتی مانند SCADA ارسال کنند و اپراتورها میتوانند وضعیت فرآیند را به صورت زنده مشاهده، تحلیل و در صورت نیاز اصلاح کنند. این قابلیت نهتنها خطاهای انسانی را کاهش میدهد، بلکه امکان پیشبینی خرابیها و انجام تعمیرات پیشگیرانه را نیز فراهم میسازد؛ موضوعی که در سیستمهای کنترلی مدرن اهمیت بسیار زیادی دارد.
از منظر اتوماسیون، ابزار دقیق دیجیتال نقش اساسی در پیادهسازی سیستمهای کنترلی پیشرفته و خودکار دارند. این تجهیزات بهراحتی با کنترلرهای منطقی قابل برنامهریزی و سیستمهای توزیعشده هماهنگ میشوند و زمینه اجرای کنترل خودکار، تنظیم هوشمند پارامترها و بهینهسازی مداوم فرآیند را فراهم میکنند. در مقابل، ابزار دقیق آنالوگ به دلیل محدودیت در پردازش و انتقال داده، معمولاً در سیستمهایی با سطح اتوماسیون پایینتر مورد استفاده قرار میگیرند و بیشتر نقش نظارتی یا کنترلی ساده را ایفا میکنند.
با این حال، در برخی سیستمهای کنترلی ساده یا شرایط اضطراری، ابزار دقیق آنالوگ همچنان کاربرد خود را حفظ کردهاند. سادگی عملکرد، وابستگی کمتر به زیرساختهای دیجیتال و قابلیت اطمینان در شرایط محیطی سخت باعث میشود این تجهیزات در مواقعی که پیچیدگی سیستم باید به حداقل برسد یا امکان استفاده از تجهیزات دیجیتال وجود ندارد، گزینهای مناسب باشند. بنابراین، انتخاب بین ابزار دقیق آنالوگ و دیجیتال در سیستمهای کنترلی باید با در نظر گرفتن سطح پیچیدگی فرآیند، نیازهای کنترلی و شرایط عملیاتی انجام شود.
کدام ابزار برای سیستم کنترلی مناسبتر است؟
انتخاب مناسبترین ابزار دقیق برای یک سیستم کنترلی به مجموعهای از عوامل فنی، اقتصادی و عملیاتی بستگی دارد و نمیتوان یک راهحل واحد را برای تمام پروژهها در نظر گرفت. نوع فرآیند صنعتی نقش بسیار مهمی در این تصمیمگیری دارد، زیرا برخی فرآیندها به دلیل حساسیت بالا نسبت به تغییرات پارامترها، نیازمند اندازهگیری دقیق و پاسخ سریع هستند، در حالی که در برخی کاربردهای سادهتر، کنترل با دقت متوسط نیز کفایت میکند. به همین دلیل، ماهیت فرآیند و میزان پایداری مورد انتظار از سیستم کنترلی باید بهدقت بررسی شود.
یکی از عوامل تعیینکننده در انتخاب ابزار دقیق، میزان دقت مورد نیاز در اندازهگیری و کنترل است. در فرآیندهایی که تغییرات کوچک میتوانند تأثیر قابل توجهی بر کیفیت محصول یا ایمنی سیستم داشته باشند، استفاده از ابزار دقیق دیجیتال به دلیل دقت بالاتر و قابلیت تصحیح خطا گزینه مناسبتری محسوب میشود. در مقابل، در سیستمهایی که تلرانس خطا بالاتر است و تغییرات جزئی اهمیت چندانی ندارد، ابزار دقیق آنالوگ همچنان میتواند عملکرد قابل قبولی ارائه دهد.
بودجه پروژه نیز تأثیر مستقیمی بر انتخاب نوع ابزار دقیق دارد. ابزارهای دیجیتال معمولاً هزینه اولیه بیشتری برای خرید، نصب و راهاندازی دارند و علاوه بر آن، نیازمند زیرساختهای ارتباطی و نرمافزاری هستند. در پروژههایی با محدودیت بودجه یا مقیاس کوچک، استفاده از ابزار دقیق آنالوگ میتواند از نظر اقتصادی مقرونبهصرفهتر باشد. با این حال، در پروژههای بزرگ و بلندمدت، هزینه بالاتر ابزار دیجیتال اغلب با کاهش هزینههای نگهداری و افزایش بهرهوری جبران میشود.
سطح اتوماسیون مورد نظر در سیستم کنترلی نیز عامل مهم دیگری است. اگر هدف پیادهسازی یک سیستم کنترلی هوشمند با قابلیت مانیتورینگ آنلاین، ذخیرهسازی داده و کنترل خودکار باشد، ابزار دقیق دیجیتال انتخاب منطقیتری خواهد بود. این تجهیزات امکان یکپارچگی کامل با سیستمهای کنترلی پیشرفته را فراهم میکنند و نقش کلیدی در بهینهسازی فرآیندها دارند. در مقابل، در سیستمهایی که کنترل به صورت محلی و ساده انجام میشود، ابزار دقیق آنالوگ همچنان میتواند نیازهای عملیاتی را برآورده کند.
در نهایت، شرایط محیطی مانند دما، رطوبت، نویز الکتریکی و پایداری منبع تغذیه نیز باید در نظر گرفته شود. در محیطهای صنعتی سخت یا شرایط اضطراری که دسترسی به زیرساختهای دیجیتال محدود است، ابزار دقیق آنالوگ به دلیل ساختار ساده و قابلیت اطمینان بالا میتواند گزینهای مناسب باشد. با این وجود، در پروژههای مدرن و هوشمند که هدف افزایش دقت، بهرهوری و کنترل پیشرفته است، ابزار دقیق دیجیتال معمولاً به عنوان انتخاب اول مطرح میشود، هرچند ابزار دقیق آنالوگ نیز همچنان جایگاه خود را در بسیاری از کاربردها حفظ کردهاند.
فروش ابزاردقیق و صنعت اتوماسیون
ما در صنعت اتوماسیون تأمین انواع تجهیزات ابزار دقیق از برندهای معتبر جهانی را انجام میدهیم. کیفیت محصولات کاملاً تضمینشده است و دقت و پایداری در فرآیندهای کنترلی را تضمین میکنیم. علاوه بر این، قیمتها بهصورت رقابتی برای تمامی پروژههای صنعتی در سراسر کشور ارائه میشوند تا مشتریان با هر مقیاس پروژه بتوانند از تجهیزات حرفهای و مطمئن بهرهمند شوند. با انتخاب صنعت اتوماسیون، فرآیندهای صنعتی بهینهتر، خطوط تولید پایدارتر و ایمنی سیستمهای اتوماسیون افزایش مییابد و شما از تجربه و تخصص ما در طراحی، کنترل و اجرای پروژههای صنعتی بهرهمند خواهید شد.
جمعبندی نهایی
تفاوت ابزار دقیق آنالوگ و دیجیتال در سیستمهای کنترلی تنها به نوع سیگنال محدود نمیشود، بلکه دقت، قابلیت ارتباط، هزینه و سطح هوشمندی سیستم را نیز تحت تأثیر قرار میدهد.
ابزار آنالوگ برای کاربردهای ساده و محیطهای سخت مناسب هستند، در حالی که ابزار دیجیتال گزینه ایدهآل برای سیستمهای کنترلی پیشرفته و اتوماسیون صنعتی محسوب میشوند.
