مقدمه
انتخاب تجهیزات ابزار دقیق مناسب یکی از مهمترین مراحل طراحی و اجرای پروژههای صنعتی است. کیفیت انتخاب تجهیزات نهتنها بر دقت اندازهگیری و پایداری فرآیند تأثیر میگذارد، بلکه مستقیماً بر ایمنی، بهرهوری، هزینههای نگهداری، طول عمر تجهیزات و قابلیت توسعهٔ سیستم نیز اثر دارد. در صنایع نفت و گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، فولاد، سیمان و صنایع غذایی، ابزار دقیق نقش ستون فقرات سیستم کنترل را ایفا میکند. هرگونه خطا در انتخاب تجهیزات میتواند منجر به اختلال در فرآیند، توقف تولید، افزایش هزینهها و حتی حوادث ایمنی شود.
این مقاله یک راهنمای جامع و کاربردی برای انتخاب تجهیزات ابزار دقیق در پروژههای صنعتی است. محتوا بر اساس استانداردهای بینالمللی، تجربهٔ عملی مهندسان پروژه و اصول سئوی محتوایی نوشته شده و برای انتشار در وبسایتهای تخصصی کاملاً مناسب است.
اهمیت انتخاب صحیح تجهیزات ابزار دقیق
انتخاب صحیح تجهیزات ابزار دقیق تنها یک خرید ساده نیست؛ بلکه یک تصمیم مهندسی استراتژیک است که بر تمام مراحل پروژه اثر میگذارد. اهمیت این انتخاب را میتوان در چند محور بررسی کرد:
-
دقت و صحت اندازهگیری
دقت و صحت اندازهگیری در هر فرآیند صنعتی نقش بنیادی دارد، زیرا تمام سیستمهای کنترل و نظارت بر پایهٔ دادههایی عمل میکنند که از سنسورها و تجهیزات ابزار دقیق دریافت میشود. زمانی که متغیرهایی مانند فشار، دما، سطح، دبی، pH یا هدایت الکتریکی با دقت کافی اندازهگیری نشوند، کل فرآیند دچار اختلال میشود. حتی یک خطای کوچک در اندازهگیری میتواند کیفیت محصول نهایی را کاهش دهد، زیرا فرآیند بر اساس اطلاعات نادرست تنظیم میشود و مواد اولیه یا انرژی بیش از حد یا کمتر از مقدار لازم مصرف میشود. این خطاها باعث افزایش مصرف انرژی و کاهش بهرهوری میشوند، چون سیستم کنترل برای جبران خطاهای اندازهگیری، فرمانهای اشتباه صادر میکند و تجهیزات را تحت فشار قرار میدهد. در ادامه، فرآیند از حالت پایدار خارج شده و نوساناتی ایجاد میشود که میتواند به توقف تولید یا کاهش راندمان منجر شود. علاوه بر این، اندازهگیری نادرست ممکن است به تجهیزات آسیب بزند؛ برای مثال، اگر فشار واقعی بالاتر از مقدار اندازهگیریشده باشد، سیستم حفاظتی فعال نمیشود و این موضوع میتواند به ترکیدگی خطوط، خرابی پمپها یا آسیب به شیرهای کنترلی منجر شود. بنابراین، دقت اندازهگیری نهتنها برای کیفیت محصول و بهرهوری اهمیت دارد، بلکه برای ایمنی تجهیزات، پایداری فرآیند و جلوگیری از خسارتهای مالی نیز حیاتی است.
-
ایمنی و جلوگیری از حوادث
در صنایع حساس مانند نفت، گاز، پتروشیمی و نیروگاهها، ایمنی یکی از بنیادیترین اصول طراحی و بهرهبرداری است و ابزار دقیق در قلب این سیستمهای ایمنی قرار دارد. عملکرد صحیح تجهیزات ابزار دقیق میتواند از بروز حوادثی مانند انفجار، نشت مواد خطرناک، افزایش غیرقابل کنترل فشار یا دما و توقفهای ناگهانی فرآیند جلوگیری کند. زمانی که تجهیزاتی مانند ترانسمیترهای فشار، سوئیچهای ایمنی، شیرهای کنترلی یا سیستمهای قطع اضطراری ESD بهدرستی انتخاب نشوند، احتمال بروز خطا در تشخیص شرایط خطرناک افزایش مییابد. برای مثال، اگر ترانسمیتر فشار دقت کافی نداشته باشد یا برای شرایط محیطی سخت انتخاب نشده باشد، ممکن است افزایش فشار واقعی را تشخیص ندهد و سیستم حفاظتی فعال نشود. یا اگر سوئیچ ایمنی با محدودهٔ عملکرد مناسب انتخاب نشود، در لحظهٔ بحرانی فرمان قطع را صادر نمیکند و این موضوع میتواند به آسیب جدی تجهیزات، نشت مواد قابل اشتعال یا حتی انفجار منجر شود. همچنین شیرهای کنترلی که برای نوع سیال، فشار کاری یا سرعت پاسخ مناسب طراحی نشدهاند، در شرایط اضطراری قادر به کنترل جریان یا قطع آن نخواهند بود و این مسئله میتواند کل فرآیند را از کنترل خارج کند. سیستمهای ESD نیز در صورتی که با تجهیزات ناسازگار یا با مشخصات اشتباه انتخاب شوند، نمیتوانند در زمان مناسب فرآیند را ایمنسازی کنند. به همین دلیل انتخاب صحیح تجهیزات ابزار دقیق نهتنها یک تصمیم فنی، بلکه یک اقدام حیاتی برای حفظ جان کارکنان، جلوگیری از خسارتهای مالی و تضمین پایداری عملیات صنعتی است.
-
کاهش هزینههای نگهداری
در پروژههای صنعتی، یکی از مهمترین مزایای انتخاب صحیح تجهیزات ابزار دقیق، کاهش چشمگیر هزینههای نگهداری در طول دورهٔ بهرهبرداری است. زمانی که تجهیزاتی با کیفیت پایین یا نامتناسب با شرایط محیطی انتخاب شوند، خرابیهای مکرر، خطاهای اندازهگیری و نیاز به تعمیرات پیدرپی بهوجود میآید و این موضوع نهتنها هزینههای مستقیم تعمیر و تعویض قطعات را افزایش میدهد، بلکه باعث توقفهای ناگهانی و غیرقابل برنامهریزی در فرآیند تولید میشود. در مقابل، انتخاب تجهیزات مناسب و سازگار با شرایط فرآیندی و محیطی باعث میشود سیستم با پایداری بیشتری کار کند و احتمال خرابیهای ناگهانی به حداقل برسد. این موضوع به کاهش توقفات اضطراری کمک میکند، زیرا تجهیزات قابل اعتماد کمتر دچار خطا یا از کارافتادگی میشوند. همچنین هزینههای تعمیرات کاهش مییابد، چون قطعات باکیفیت نیاز به سرویسهای مکرر ندارند و در برابر تنشهای مکانیکی، حرارتی و شیمیایی مقاومت بیشتری نشان میدهند. از طرف دیگر، عمر مفید تجهیزات افزایش پیدا میکند و سازمان مجبور نیست در بازههای زمانی کوتاه اقدام به تعویض سنسورها، ترانسمیترها یا شیرهای کنترلی کند. علاوه بر این، تجهیزات دقیق و پایدار نیاز کمتری به کالیبراسیونهای مکرر دارند، زیرا در طول زمان دچار رانش سیگنال یا افت دقت نمیشوند. مجموع این عوامل باعث میشود هزینههای نگهداری و تعمیرات بهطور قابل توجهی کاهش یابد و بهرهوری کلی سیستم افزایش پیدا کند، در حالی که پایداری فرآیند و کیفیت محصول نیز در سطح بالاتری حفظ میشود.
-
سازگاری با سیستم کنترل
سازگاری تجهیزات ابزار دقیق با سیستم کنترل پروژه یکی از مهمترین عوامل در عملکرد پایدار و دقیق یک واحد صنعتی است، زیرا تمام دادههای اندازهگیریشده و فرمانهای کنترلی باید بدون خطا و با سرعت مناسب بین تجهیزات و سیستم کنترل تبادل شوند. زمانی که تجهیز انتخابشده از نظر نوع سیگنال، پروتکل ارتباطی یا استانداردهای ارتباطی با سیستم کنترل هماهنگ نباشد، مشکلات متعددی در فرآیند ایجاد میشود. برای مثال، اگر ترانسمیتر یا سنسور از پروتکلی استفاده کند که توسط PLC یا DCS پشتیبانی نمیشود، سیستم قادر به دریافت صحیح دادهها نخواهد بود و این موضوع باعث بروز خطا در سیگنالدهی میشود. در چنین شرایطی، سیستم کنترل ممکن است دادههای اشتباه دریافت کند یا اصلاً دادهای دریافت نکند، که این مسئله میتواند فرآیند را از حالت پایدار خارج کند. علاوه بر این، ناسازگاری در پروتکلها یا نوع سیگنال میتواند باعث تأخیر در پاسخ سیستم شود، زیرا کنترلر مجبور است دادهها را پردازش یا تبدیل کند و این تأخیر در فرآیندهایی که نیاز به واکنش سریع دارند، بسیار خطرناک است. در برخی موارد، برای رفع این ناسازگاریها باید از تجهیزات واسط مانند کانورترهای سیگنال، ماژولهای ارتباطی یا گیتویها استفاده شود که این موضوع هزینههای پروژه را افزایش میدهد و پیچیدگی سیستم را بالا میبرد. بنابراین انتخاب تجهیزاتی که از ابتدا با سیستم کنترل پروژه سازگار باشند، نهتنها باعث کاهش خطا و افزایش سرعت پاسخ میشود، بلکه هزینههای اضافی و مشکلات عملیاتی را نیز به حداقل میرساند و پایداری فرآیند را تضمین میکند.
مراحل اصولی انتخاب تجهیزات ابزار دقیق
انتخاب تجهیزات ابزار دقیق یک فرآیند چندمرحلهای است. در ادامه مراحل استاندارد این انتخاب را بررسی میکنیم.
۱. تحلیل فرآیند (Process Analysis)
در مرحلهٔ تحلیل فرآیند، مهندس ابزار دقیق باید ابتدا درک عمیقی از ماهیت و رفتار فرآیند صنعتی بهدست آورد، زیرا تمام تصمیمهای بعدی در انتخاب تجهیزات بر پایهٔ همین شناخت شکل میگیرد. در این مرحله، مهندس باید بداند کدام متغیرها در فرآیند اهمیت حیاتی دارند و باید اندازهگیری شوند؛ برای مثال، ممکن است فشار، دما، سطح، دبی، pH یا سایر پارامترهای فیزیکی و شیمیایی نقش کلیدی در کنترل فرآیند داشته باشند. پس از تعیین متغیرها، محدودهٔ اندازهگیری هر پارامتر باید مشخص شود، زیرا انتخاب تجهیز مناسب کاملاً به این محدوده وابسته است؛ تجهیزی که برای محدودهٔ اشتباه انتخاب شود یا دقت کافی نداشته باشد، نمیتواند دادههای قابل اعتماد ارائه دهد. علاوه بر این، مهندس باید دقت مورد نیاز برای هر اندازهگیری را تعیین کند، زیرا برخی فرآیندها به دقت بسیار بالا نیاز دارند، در حالی که در برخی دیگر، دقت متوسط نیز کافی است. در کنار این موارد، شناخت شرایط عملیاتی مانند دما، فشار، نوع سیال، وجود ارتعاش، رطوبت، خوردگی یا احتمال انفجار اهمیت زیادی دارد، زیرا تجهیزات ابزار دقیق باید بتوانند در این شرایط بهطور پایدار و بدون خطا کار کنند. تحلیل دقیق فرآیند در این مرحله باعث میشود انتخاب تجهیزات در مراحل بعدی با اطمینان بیشتری انجام شود و احتمال بروز خطا یا ناسازگاری در سیستم به حداقل برسد.
۲. تعیین نوع تجهیز مناسب
در مرحلهٔ تعیین نوع تجهیز مناسب، مهندس ابزار دقیق باید با درک دقیق نیازهای فرآیند و ویژگیهای هر متغیر، بهترین گزینه را از میان تجهیزات موجود انتخاب کند. برای هر پارامتر فرآیندی، چندین روش و تکنولوژی اندازهگیری وجود دارد و انتخاب صحیح زمانی امکانپذیر است که تفاوتها، مزایا و محدودیتهای هر روش بهخوبی شناخته شود. برای مثال، در اندازهگیری فشار میتوان از ترانسمیتر فشار، گیج فشار یا سوئیچ فشار استفاده کرد و هرکدام کاربرد متفاوتی دارند؛ ترانسمیتر برای ارسال سیگنال پیوسته به سیستم کنترل مناسب است، گیج فشار برای نمایش محلی و سوئیچ فشار برای حفاظت و کنترل ایمنی بهکار میرود. در اندازهگیری دما نیز انتخاب بین ترموکوپل، RTD یا ترانسمیتر دما به عواملی مانند محدودهٔ دما، سرعت پاسخ، دقت مورد نیاز و شرایط محیطی بستگی دارد. برای اندازهگیری سطح، روشهایی مانند راداری، اولتراسونیک، دیفرانسیل یا شناوری وجود دارد که هرکدام برای نوع خاصی از سیال، وجود کف یا بخار، فشار مخزن و شرایط نصب مناسب هستند. همچنین در اندازهگیری دبی، تکنولوژیهایی مانند فلومتر مغناطیسی، ورتکس، کوریولیس یا توربینی بسته به نوع سیال، ویسکوزیته، هدایت الکتریکی و دقت مورد انتظار انتخاب میشوند. در نهایت، انتخاب نوع تجهیز باید با توجه به دقت مورد نیاز فرآیند، شرایط محیطی مانند دما و رطوبت، نوع سیال از نظر خورندگی یا چسبندگی و استانداردهای پروژه انجام شود تا تجهیز انتخابشده بتواند در شرایط واقعی عملکردی پایدار، دقیق و قابل اعتماد ارائه دهد و با سیستم کنترل نیز سازگار باشد.
۳. بررسی شرایط محیطی (Environmental Conditions)
در مرحلهٔ بررسی شرایط محیطی، مهندس ابزار دقیق باید بهطور دقیق ارزیابی کند که تجهیز قرار است در چه محیطی نصب و بهرهبرداری شود، زیرا شرایط محیطی میتواند عملکرد، دقت، طول عمر و حتی ایمنی تجهیزات را تحت تأثیر قرار دهد. عواملی مانند دمای محیط، میزان رطوبت، وجود گرد و غبار، شدت لرزش، احتمال خوردگی ناشی از مواد شیمیایی یا بخارات خورنده و همچنین قرار گرفتن تجهیز در محیطهای مستعد انفجار، همگی نقش تعیینکنندهای در انتخاب صحیح دارند. برای مثال، تجهیزی که در محیطهای بسیار گرم یا سرد نصب میشود باید محدودهٔ دمای کاری گسترده و پایدار داشته باشد تا دچار خطا یا آسیب نشود. در محیطهای مرطوب یا دارای بخار، احتمال نفوذ آب به داخل تجهیز وجود دارد و این موضوع میتواند باعث اتصال کوتاه یا خرابی مدارهای داخلی شود، بنابراین انتخاب تجهیز با درجه حفاظت IP مناسب اهمیت زیادی دارد. در محیطهایی که گرد و غبار فراوان است، تجهیزات باید در برابر نفوذ ذرات ریز مقاوم باشند تا عملکرد سنسورها مختل نشود. همچنین در واحدهایی که لرزش شدید وجود دارد، مانند پمپخانهها یا کمپرسورها، تجهیز باید ساختار مکانیکی مقاوم و طراحی ضدلرزش داشته باشد تا دچار خطای اندازهگیری یا شکستگی نشود. در محیطهای خورنده نیز انتخاب متریال مناسب برای بدنه و اتصالات اهمیت دارد، زیرا مواد شیمیایی میتوانند بهسرعت باعث خوردگی و از کار افتادن تجهیز شوند. علاوه بر این، در صنایع نفت و گاز یا محیطهایی که احتمال وجود گازهای قابل اشتعال وجود دارد، تجهیزات باید دارای گواهیهای معتبر ضدانفجار مانند ATEX یا IECEx باشند تا در صورت بروز جرقه یا خطای الکتریکی، خطر انفجار ایجاد نشود. توجه دقیق به این شرایط محیطی باعث میشود تجهیز انتخابشده بتواند در شرایط واقعی با پایداری و دقت بالا کار کند و نیاز به تعمیرات و تعویضهای مکرر به حداقل برسد.
۴. انتخاب متریال مناسب
در مرحلهٔ انتخاب متریال مناسب، مهندس ابزار دقیق باید با دقت بررسی کند که تجهیز در تماس با چه نوع سیال و در چه شرایط محیطی قرار میگیرد، زیرا جنس بدنه و اجزای داخلی تجهیزات تأثیر مستقیم بر دوام، دقت و عملکرد آنها دارد. اگر متریال انتخابشده با ماهیت سیال سازگار نباشد، خوردگی، رسوبگذاری، تغییر شکل یا کاهش مقاومت مکانیکی بهسرعت رخ میدهد و این موضوع باعث خرابی زودهنگام تجهیز میشود. برای نمونه، در سیالات خورنده معمولاً از استنلس استیل 316L استفاده میشود، زیرا مقاومت بالایی در برابر خوردگی دارد و در بسیاری از فرآیندهای صنعتی عملکرد پایدار ارائه میدهد. در محیطهای بسیار اسیدی یا در تماس با مواد شیمیایی تهاجمی، آلیاژهایی مانند هَستِلوی انتخاب میشوند که مقاومت شیمیایی بسیار بالاتری دارند و میتوانند در شرایط سخت بدون افت عملکرد کار کنند. در کاربردهایی که دماهای بسیار بالا وجود دارد، آلیاژهایی مانند اینکونل بهکار میروند، زیرا در برابر حرارت شدید، اکسیداسیون و تنشهای حرارتی مقاومت فوقالعادهای دارند. انتخاب اشتباه متریال یکی از رایجترین دلایل خرابی تجهیزات ابزار دقیق است، زیرا حتی اگر تجهیز از نظر عملکردی مناسب باشد، ناسازگاری متریال با سیال یا محیط باعث میشود تجهیز در مدت کوتاهی دچار نشتی، خوردگی، تغییر دقت یا شکست مکانیکی شود. بنابراین توجه به نوع سیال، دما، فشار، وجود مواد خورنده، شرایط محیطی و استانداردهای پروژه در انتخاب متریال اهمیت حیاتی دارد و تضمین میکند که تجهیز در طولانیمدت با پایداری و دقت بالا کار کند.
۵. بررسی سیگنال خروجی و سازگاری با سیستم کنترل
در مرحلهٔ بررسی سیگنال خروجی و سازگاری آن با سیستم کنترل، مهندس ابزار دقیق باید اطمینان پیدا کند که تجهیز انتخابشده قادر است اطلاعات را با فرمتی ارسال کند که توسط سیستم کنترل پروژه بهدرستی دریافت و پردازش شود. هر تجهیز ابزار دقیق، بسته به تکنولوژی و کاربرد خود، از یک نوع سیگنال خروجی استفاده میکند و این سیگنالها میتوانند آنالوگ یا دیجیتال باشند. سیگنالهای رایجی مانند 4-20 mA، HART، Modbus، Profibus یا Foundation Fieldbus هرکدام ویژگیها، مزایا و محدودیتهای خاص خود را دارند و انتخاب بین آنها باید بر اساس نیازهای فرآیند، سطح اتوماسیون، نوع سیستم کنترل و استانداردهای پروژه انجام شود. برای مثال، سیگنال 4-20 mA یکی از سادهترین و قابلاعتمادترین روشهای انتقال داده است و در بسیاری از پروژهها به دلیل پایداری بالا و مقاومت در برابر نویز استفاده میشود. در مقابل، پروتکلهایی مانند HART امکان ارسال همزمان سیگنال آنالوگ و دادههای دیجیتال را فراهم میکنند و برای کالیبراسیون یا عیبیابی از راه دور بسیار مفید هستند. پروتکلهای دیجیتال پیشرفتهتر مانند Modbus، Profibus یا Foundation Fieldbus نیز برای پروژههایی مناسباند که نیاز به تبادل حجم بالایی از دادهها، سرعت بالا، قابلیت شبکهسازی یا یکپارچگی کامل با سیستمهای کنترل مدرن دارند. اگر سیگنال خروجی تجهیز با سیستم کنترل سازگار نباشد، مشکلاتی مانند عدم دریافت داده، خطا در تفسیر سیگنال، تأخیر در پاسخ یا نیاز به استفاده از مبدلها و تجهیزات واسط ایجاد میشود که این موضوع هزینهها را افزایش میدهد و پیچیدگی سیستم را بالا میبرد. بنابراین انتخاب نوع سیگنال باید کاملاً هماهنگ با سیستم کنترل پروژه باشد تا ارتباطی پایدار، دقیق و بدون خطا بین تجهیزات و واحد کنترل برقرار شود و فرآیند با بیشترین کارایی و کمترین ریسک اجرا گردد.
۶. بررسی برند، استاندارد و گواهیها
در مرحلهٔ بررسی برند، استانداردها و گواهیهای تجهیزات ابزار دقیق، مهندس باید اطمینان پیدا کند که تجهیز انتخابشده از نظر کیفیت ساخت، دقت عملکرد، دوام و ایمنی در سطح قابل قبولی قرار دارد. برندهای معتبر جهانی معمولاً سالها تجربه، تحقیق و توسعه و استانداردسازی پشت محصولات خود دارند و به همین دلیل انتخاب آنها ریسک خرابی، خطا و ناسازگاری را بهطور قابل توجهی کاهش میدهد. شرکتهایی مانند Emerson، Endress+Hauser، Yokogawa، Siemens، ABB، WIKA و Krohne به دلیل کیفیت بالا، پشتیبانی فنی گسترده، تنوع محصولات و انطباق با استانداردهای بینالمللی، در پروژههای صنعتی بزرگ مورد استفاده قرار میگیرند. این برندها تجهیزات خود را تحت آزمایشهای دقیق عملکردی، محیطی و ایمنی قرار میدهند تا در شرایط سخت صنعتی نیز عملکرد پایدار داشته باشند.
علاوه بر برند، بررسی گواهیها و استانداردهای تجهیز اهمیت زیادی دارد، زیرا این گواهیها نشان میدهند که محصول از نظر ایمنی، کیفیت و سازگاری با محیطهای صنعتی تأیید شده است. برای مثال، گواهی CE نشاندهندهٔ انطباق محصول با استانداردهای اروپایی است و گواهی SIL میزان قابلیت اطمینان تجهیز در سیستمهای ایمنی را مشخص میکند. در محیطهایی که احتمال وجود گازهای قابل اشتعال یا مواد انفجاری وجود دارد، داشتن گواهیهای ATEX یا IECEx ضروری است تا اطمینان حاصل شود تجهیز در صورت بروز خطا یا جرقه، خطر انفجار ایجاد نمیکند. استانداردهای ISO نیز نشاندهندهٔ کیفیت فرآیند تولید، مدیریت کیفیت و انطباق با الزامات بینالمللی هستند. توجه به این استانداردها و گواهیها باعث میشود تجهیز انتخابشده نهتنها از نظر عملکردی قابل اعتماد باشد، بلکه از نظر ایمنی و دوام نیز در سطح مطلوبی قرار گیرد و بتواند در پروژههای صنعتی حساس بدون ایجاد ریسک اضافی مورد استفاده قرار گیرد.
انتخاب تجهیزات ابزار دقیق برای متغیرهای مختلف
-

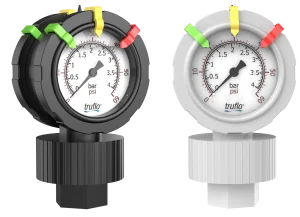

انتخاب تجهیزات اندازهگیری فشار
در انتخاب تجهیزات اندازهگیری فشار، مهندس ابزار دقیق باید ابتدا ماهیت فرآیند و شرایط کاری را بهطور کامل درک کند، زیرا هر نوع تجهیز فشار برای کاربرد خاصی طراحی شده و عملکرد آن در شرایط مختلف میتواند متفاوت باشد. تجهیزاتی مانند ترانسمیتر فشار، گیج فشار، سوئیچ فشار و ترانسمیتر DP هرکدام نقش مشخصی در سیستم کنترل دارند؛ ترانسمیتر فشار برای ارسال سیگنال پیوسته و دقیق به سیستم کنترل استفاده میشود و معمولاً در فرآیندهای حساس که نیاز به مانیتورینگ لحظهای دارند بهکار میرود. گیج فشار بیشتر برای نمایش محلی فشار مناسب است و در نقاطی نصب میشود که اپراتور باید وضعیت فشار را بهصورت مستقیم مشاهده کند. سوئیچ فشار برای حفاظت و کنترل ایمنی کاربرد دارد و زمانی فعال میشود که فشار از حد تعیینشده فراتر رود یا کمتر شود. ترانسمیتر DP نیز برای اندازهگیری اختلاف فشار در کاربردهایی مانند فیلترها، اوریفیس پلیتها یا سطح مخازن تحت فشار استفاده میشود.
در کنار شناخت نوع تجهیز، معیارهای انتخاب نیز اهمیت زیادی دارند. محدودهٔ فشار یکی از مهمترین عوامل است، زیرا تجهیز باید بتواند فشار واقعی فرآیند را بدون آسیبدیدگی یا کاهش دقت اندازهگیری کند. نوع سیال نیز تأثیر زیادی بر انتخاب دارد؛ سیالات خورنده، چسبنده، گازی یا دارای ذرات جامد هرکدام نیازمند طراحی و متریال متفاوتی هستند. دمای فرآیند نیز باید در نظر گرفته شود، زیرا بسیاری از تجهیزات فشار در دماهای بالا یا پایین دچار خطا یا آسیب میشوند و ممکن است نیاز به استفاده از خنککننده، سیفون یا کپیلاری باشد. دقت مورد نیاز فرآیند نیز تعیین میکند که از چه نوع ترانسمیتر یا سنسوری باید استفاده شود، زیرا برخی فرآیندها مانند صنایع دارویی یا پتروشیمی به دقت بسیار بالا نیاز دارند. نوع اتصال تجهیز نیز باید با استانداردهای پروژه و شرایط نصب هماهنگ باشد؛ برای مثال، اتصالات رزوهای برای فشارهای پایینتر مناسباند، در حالی که اتصالات فلنجی برای فشارهای بالا یا سیالات خطرناک استفاده میشوند. در برخی کاربردها نیز نیاز به دیافراگم سیل وجود دارد، بهویژه زمانی که سیال خورنده، چسبنده یا دارای ذرات باشد یا زمانی که تجهیز باید از سیال فرآیندی جدا شود. انتخاب صحیح این موارد باعث میشود تجهیز فشار در شرایط واقعی با دقت، پایداری و طول عمر بالا کار کند و از بروز خطاهای فرآیندی یا آسیب به تجهیزات جلوگیری شود.
-
انتخاب تجهیزات اندازهگیری دما
در انتخاب تجهیزات اندازهگیری دما، مهندس ابزار دقیق باید ابتدا ماهیت فرآیند و شرایط حرارتی را بهطور کامل بررسی کند، زیرا هر نوع سنسور دما برای کاربرد خاصی طراحی شده و عملکرد آن در شرایط مختلف میتواند متفاوت باشد. سنسورهایی مانند ترموکوپل، RTD و ترانسمیتر دما هرکدام ویژگیها، دقت و محدودهٔ کاری مخصوص خود را دارند. ترموکوپلها معمولاً برای دماهای بسیار بالا و محیطهای صنعتی سخت مناسباند و به دلیل ساختار ساده و مقاومت بالا در برابر شوک حرارتی، در کورهها، بویلرها و فرآیندهای سنگین استفاده میشوند. RTDها دقت بالاتری دارند و برای کاربردهایی که نیاز به اندازهگیری دقیق و پایدار در محدودهٔ دمایی متوسط دارند، انتخاب بهتری هستند. ترانسمیترهای دما نیز زمانی استفاده میشوند که نیاز به ارسال سیگنال پایدار و مقاوم در برابر نویز به سیستم کنترل وجود دارد و معمولاً در کنار ترموکوپل یا RTD نصب میشوند تا دقت و پایداری سیگنال افزایش یابد.
در کنار انتخاب نوع سنسور، معیارهای فنی نیز نقش مهمی در عملکرد تجهیز دارند. محدودهٔ دمای فرآیند باید بهطور دقیق مشخص شود، زیرا سنسور باید بتواند در این محدوده بدون افت دقت یا آسیبدیدگی کار کند. سرعت پاسخ نیز اهمیت دارد، بهویژه در فرآیندهایی که تغییرات دما سریع اتفاق میافتد و سیستم کنترل باید در کوتاهترین زمان واکنش نشان دهد. دقت سنسور یکی دیگر از معیارهای کلیدی است، زیرا برخی فرآیندها مانند صنایع دارویی، غذایی یا پتروشیمی نیاز به اندازهگیری بسیار دقیق دارند. نوع غلاف یا Sheath نیز باید با شرایط محیطی و نوع سیال سازگار باشد؛ برای مثال، در محیطهای خورنده یا دماهای بالا از غلافهای مقاوم مانند استنلس استیل یا اینکونل استفاده میشود. علاوه بر این، نوع نصب سنسور اهمیت زیادی دارد و معمولاً از ترموول برای محافظت از سنسور در برابر فشار، جریان سیال و ضربههای مکانیکی استفاده میشود. ترموول همچنین امکان تعویض سنسور بدون توقف فرآیند را فراهم میکند. انتخاب صحیح این موارد باعث میشود تجهیز دما در شرایط واقعی با دقت، پایداری و طول عمر بالا کار کند و از بروز خطاهای فرآیندی یا آسیب به تجهیزات جلوگیری شود.
-
انتخاب تجهیزات اندازهگیری سطح
در انتخاب تجهیزات اندازهگیری سطح، مهندس ابزار دقیق باید ابتدا ماهیت سیال، شرایط مخزن و نیازهای فرآیند را بهطور کامل بررسی کند، زیرا هر روش اندازهگیری سطح بر اساس اصول فیزیکی متفاوتی کار میکند و عملکرد آن در شرایط مختلف میتواند کاملاً متفاوت باشد. روشهای رایجی مانند راداری، اولتراسونیک، اختلاف فشار، شناوری و خازنی هرکدام برای کاربردهای خاصی طراحی شدهاند. سنسورهای راداری معمولاً برای مخازنی مناسباند که در آنها بخار، گرد و غبار، دما یا فشار بالا وجود دارد و به دلیل استفاده از امواج مایکروویو، تحت تأثیر تغییرات محیطی قرار نمیگیرند. سنسورهای اولتراسونیک برای سیالات تمیز و محیطهای بدون بخار یا کف مناسبتر هستند و در مخازن باز یا بسته با شرایط ساده عملکرد خوبی دارند. روش اختلاف فشار زمانی استفاده میشود که سطح مخزن تحت فشار باشد یا نیاز به اندازهگیری سطح در سیالات با چگالی مشخص وجود داشته باشد. تجهیزات شناوری بر اساس تغییر موقعیت شناور کار میکنند و برای سیالاتی که چگالی ثابت دارند مناسباند. روش خازنی نیز برای سیالات چسبنده، مواد جامد پودری یا کاربردهایی که نیاز به اندازهگیری پیوسته دارند استفاده میشود.
در کنار انتخاب روش مناسب، معیارهای فنی نیز نقش مهمی در عملکرد تجهیز دارند. نوع سیال یکی از مهمترین عوامل است، زیرا سیالات خورنده، چسبنده، کفزا یا دارای بخار میتوانند عملکرد برخی سنسورها را مختل کنند. وجود کف یا بخار در مخزن میتواند باعث خطا در روشهای اولتراسونیک یا خازنی شود، در حالی که سنسورهای راداری معمولاً تحت تأثیر این عوامل قرار نمیگیرند. دما و فشار مخزن نیز باید در نظر گرفته شود، زیرا برخی تجهیزات تنها در محدودههای مشخصی از دما و فشار قادر به کار هستند و در شرایط سخت ممکن است نیاز به استفاده از آنتنهای خاص، فلنجهای مقاوم یا تجهیزات حفاظتی باشد. دقت مورد نیاز فرآیند نیز تعیین میکند که از کدام تکنولوژی استفاده شود؛ برای مثال، در کاربردهای حساس مانند صنایع دارویی یا مخازن مواد گرانقیمت، روشهای راداری یا اختلاف فشار با دقت بالا ترجیح داده میشوند. انتخاب صحیح این موارد باعث میشود تجهیز اندازهگیری سطح بتواند در شرایط واقعی با دقت، پایداری و طول عمر بالا کار کند و از بروز خطاهای فرآیندی یا توقفهای ناگهانی جلوگیری شود.
-
انتخاب تجهیزات اندازهگیری دبی
در انتخاب تجهیزات اندازهگیری دبی، مهندس ابزار دقیق باید ابتدا ماهیت سیال، شرایط فرآیندی و نیازهای کنترلی را بهطور کامل بررسی کند، زیرا هر نوع فلومتر بر اساس یک اصل فیزیکی خاص کار میکند و عملکرد آن در برابر تغییرات سیال و شرایط محیطی متفاوت است. فلومترهای مغناطیسی معمولاً برای مایعات رسانا مناسباند و در خطوط آب، فاضلاب، دوغابها و سیالات صنعتی که هدایت الکتریکی کافی دارند عملکرد بسیار پایداری ارائه میدهند. فلومترهای ورتکس برای اندازهگیری دبی گاز، بخار و مایعات تمیز کاربرد دارند و بر اساس ایجاد گردابه در مسیر جریان کار میکنند، به همین دلیل در فرآیندهایی که تغییرات دما و فشار زیاد است، گزینهای قابل اعتماد محسوب میشوند. فلومترهای کوریولیس یکی از دقیقترین روشهای اندازهگیری دبی هستند و علاوه بر دبی حجمی، دبی جرمی و چگالی سیال را نیز اندازهگیری میکنند؛ این فلومترها برای سیالات با ویسکوزیتههای مختلف، مواد شیمیایی، نفتی و حتی دوغابها مناسباند، اما معمولاً قیمت بالاتری دارند. فلومترهای توربینی برای مایعات تمیز و گازهای سبک استفاده میشوند و در کاربردهایی که نیاز به دقت بالا و سرعت پاسخ سریع وجود دارد، عملکرد خوبی دارند. فلومترهای التراسونیک نیز بر اساس امواج صوتی کار میکنند و برای سیالات تمیز، خطوط بزرگ و کاربردهایی که نیاز به نصب بدون توقف فرآیند وجود دارد، گزینهای مناسب هستند.
در کنار انتخاب نوع فلومتر، معیارهای فنی نیز نقش مهمی در عملکرد تجهیز دارند. نوع سیال تعیین میکند که کدام تکنولوژی مناسبتر است؛ برای مثال، سیالات رسانا برای فلومتر مغناطیسی مناسباند، در حالی که سیالات غیررسانا یا گازها نیازمند روشهای دیگری هستند. ویسکوزیته سیال نیز اهمیت دارد، زیرا برخی فلومترها مانند توربینی در سیالات غلیظ عملکرد خوبی ندارند، در حالی که فلومترهای کوریولیس یا التراسونیک در این شرایط پایدارتر هستند. هدایت الکتریکی سیال نیز در انتخاب فلومتر مغناطیسی نقش کلیدی دارد، زیرا این نوع فلومتر تنها زمانی کار میکند که سیال رسانایی کافی داشته باشد. دما و فشار فرآیند نیز باید بررسی شود، زیرا تجهیزات باید بتوانند در شرایط سخت بدون افت دقت یا آسیبدیدگی کار کنند. دقت مورد نیاز فرآیند نیز تعیین میکند که از کدام تکنولوژی استفاده شود؛ برای مثال، در صنایع دارویی یا کاربردهای مالی حساس، فلومترهای کوریولیس به دلیل دقت بسیار بالا ترجیح داده میشوند. انتخاب صحیح این موارد باعث میشود تجهیز اندازهگیری دبی بتواند در شرایط واقعی با دقت، پایداری و طول عمر بالا کار کند و از بروز خطاهای فرآیندی، توقفهای ناگهانی و هزینههای اضافی جلوگیری شود.
اشتباهات رایج در انتخاب تجهیزات ابزار دقیق
۱. توجه نکردن به شرایط محیطی
بسیاری از تجهیزات در محیطهای گرم، مرطوب یا خورنده دچار خرابی میشوند.
۲. انتخاب تجهیزات ارزان و بیکیفیت
هزینهٔ اولیه پایین، در بلندمدت باعث افزایش هزینهٔ نگهداری میشود.
۳. عدم توجه به سازگاری با سیستم کنترل
ناسازگاری پروتکلها یکی از مشکلات رایج پروژههاست.
۴. انتخاب محدودهٔ اندازهگیری نامناسب
در انتخاب محدودهٔ اندازهگیری، یکی از اشتباهات رایج این است که مهندس ابزار دقیق بدون توجه به شرایط واقعی فرآیند، محدودهای بسیار بزرگ یا بسیار کوچک برای تجهیز انتخاب میکند. اگر محدودهٔ اندازهگیری بیش از حد بزرگ انتخاب شود، تجهیز بخش کوچکی از بازهٔ خود را مورد استفاده قرار میدهد و این موضوع باعث کاهش دقت اندازهگیری میشود، زیرا سنسور در ناحیهای کار میکند که حساسیت آن کمتر است و تغییرات کوچک فرآیند را بهدرستی تشخیص نمیدهد. از طرف دیگر، اگر محدودهٔ اندازهگیری بیش از حد کوچک انتخاب شود، تجهیز در معرض خطر قرار میگیرد، زیرا ممکن است فشار، دما یا هر پارامتر دیگری از مقدار تعیینشده فراتر رود و این موضوع باعث آسیبدیدگی سنسور، تغییر کالیبراسیون، خطای اندازهگیری یا حتی خرابی کامل تجهیز شود. انتخاب محدودهٔ مناسب باید بر اساس مقدار واقعی فرآیند، نوسانات احتمالی، شرایط اضطراری و استانداردهای طراحی انجام شود تا تجهیز بتواند در تمام شرایط با دقت و پایداری بالا کار کند و از آسیبهای احتمالی جلوگیری شود.
در ادامه، چکلیست نهایی انتخاب تجهیزات ابزار دقیق بهعنوان یک راهنمای عملی برای مهندسان پروژه ارائه میشود. این چکلیست کمک میکند تمام مراحل انتخاب تجهیز بهصورت منظم و بدون خطا انجام شود. ابتدا باید P&ID بهدقت بررسی شود تا متغیرهای مورد نیاز برای اندازهگیری مشخص شوند. سپس نوع تجهیز مناسب بر اساس ماهیت فرآیند انتخاب میشود. در مرحلهٔ بعد، شرایط فرآیندی مانند فشار، دما، نوع سیال و نوسانات احتمالی باید تحلیل شود و پس از آن شرایط محیطی شامل رطوبت، لرزش، خوردگی و احتمال انفجار مورد بررسی قرار گیرد. انتخاب متریال مناسب برای تماس با سیال اهمیت زیادی دارد و باید با ماهیت شیمیایی و فیزیکی سیال سازگار باشد. محدودهٔ اندازهگیری و دقت مورد نیاز نیز باید با توجه به نیازهای کنترلی و استانداردهای پروژه تعیین شود. بررسی نوع سیگنال خروجی و سازگاری آن با سیستم کنترل از مراحل مهم دیگر است، زیرا ارتباط صحیح بین تجهیز و سیستم کنترل نقش حیاتی در عملکرد فرآیند دارد. همچنین استانداردها و گواهیهای تجهیز باید بررسی شوند تا از ایمنی و کیفیت آن اطمینان حاصل شود. انتخاب برند معتبر، تهیهٔ Data Sheet دقیق و در نهایت تأیید نهایی انتخابها با تیم کنترل و فرآیند، مراحل پایانی این چکلیست هستند. رعایت این موارد باعث میشود انتخاب تجهیزات ابزار دقیق با دقت، اطمینان و کارایی بالا انجام شود و ریسک خطاهای عملیاتی به حداقل برسد.
فروش ابزاردقیق و صنعت اتوماسیون
ما در صنعت اتوماسیون تأمین انواع تجهیزات ابزار دقیق از برندهای معتبر جهانی را انجام میدهیم. کیفیت محصولات کاملاً تضمینشده است و دقت و پایداری در فرآیندهای کنترلی را تضمین میکنیم. علاوه بر این، قیمتها بهصورت رقابتی برای تمامی پروژههای صنعتی در سراسر کشور ارائه میشوند تا مشتریان با هر مقیاس پروژه بتوانند از تجهیزات حرفهای و مطمئن بهرهمند شوند. با انتخاب صنعت اتوماسیون، فرآیندهای صنعتی بهینهتر، خطوط تولید پایدارتر و ایمنی سیستمهای اتوماسیون افزایش مییابد و شما از تجربه و تخصص ما در طراحی، کنترل و اجرای پروژههای صنعتی بهرهمند خواهید شد.
نتیجهگیری
انتخاب تجهیزات ابزار دقیق مناسب برای پروژههای صنعتی یک فرآیند تخصصی و چندبعدی است که نیازمند شناخت دقیق فرآیند، شرایط محیطی، استانداردهای صنعتی و نیازهای کنترلی است. انتخاب صحیح تجهیزات باعث افزایش ایمنی، کاهش هزینههای نگهداری، بهبود کیفیت محصول و افزایش بهرهوری میشود. این مقاله تلاش کرد یک راهنمای جامع، کاربردی و سئو‑محور ارائه دهد تا مهندسان و مدیران پروژه بتوانند بهترین تصمیم را در انتخاب تجهیزات ابزار دقیق اتخاذ کنند.
