مقدمه
در دنیای گسترده و پیچیده اتوماسیون صنعتی، ابزار دقیق بهعنوان قلب تپنده سیستمهای کنترل شناخته میشود؛ زیرا تمامی فرآیندهای اندازهگیری، پایش و کنترل وابسته به دادههایی هستند که این تجهیزات تولید و منتقل میکنند. هر تجهیز ابزار دقیق، از سادهترین سنسور تا پیشرفتهترین ترانسمیتر، برای برقراری ارتباط با سیستم کنترل نیازمند یک زبان مشترک است. این زبان مشترک همان سیگنالهای ابزار دقیق هستند که امکان انتقال اطلاعات را میان اجزای مختلف فراهم میکنند. سیگنالها در واقع پل ارتباطی میان سنسورها، ترانسمیترها، کنترلرها، سیستمهای مانیتورینگ و حتی تجهیزات حفاظتی محسوب میشوند و بدون وجود آنها، هیچ دادهای از میدان به اتاق کنترل منتقل نخواهد شد.
در میان انواع مختلف سیگنالهایی که در صنعت مورد استفاده قرار میگیرند، سه استاندارد بیش از همه رایج و شناختهشده هستند. نخست سیگنال جریان 4-20 میلیآمپر که به دلیل پایداری بالا، مقاومت در برابر نویز و قابلیت استفاده در مسافتهای طولانی، بهعنوان محبوبترین استاندارد انتقال سیگنال آنالوگ در صنایع سنگین شناخته میشود. دوم سیگنال ولتاژی 0 تا 10 ولت که بیشتر در سیستمهای سبکتر، اتوماسیون ساختمان و کاربردهای کمنویز مورد استفاده قرار میگیرد و به دلیل سادگی و هزینه کمتر، جایگاه ویژهای در پروژههای کوچک دارد. سوم پروتکل هوشمند HART که ترکیبی از سیگنال آنالوگ و دیجیتال است و امکان انتقال اطلاعات پیشرفته، تنظیمات از راه دور و مانیتورینگ وضعیت تجهیز را فراهم میکند و به همین دلیل در صنایع حساس مانند نفت، گاز، پتروشیمی و نیروگاهها کاربرد گستردهای دارد.
اهمیت شناخت این سیگنالها زمانی بیشتر میشود که بدانیم انتخاب نادرست نوع سیگنال میتواند باعث ایجاد خطا در اندازهگیری، کاهش دقت سیستم، افزایش نویز، اختلال در کنترل فرآیند و حتی توقف تولید شود. بنابراین آشنایی دقیق با عملکرد، مزایا، محدودیتها و کاربردهای هر سیگنال برای مهندسان ابزار دقیق، طراحان سیستمهای کنترل و تکنسینهای صنعتی ضروری است. در ادامه این مقاله، هر یک از این سیگنالها را از جنبههای مختلف بررسی میکنیم تا بتوانید با دیدی باز و آگاهی کامل، مناسبترین گزینه را برای پروژههای خود انتخاب کنید و از عملکرد دقیق و پایدار سیستم اطمینان داشته باشید.

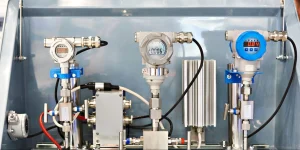

سیگنال 4-20mA چیست؟
سیگنال 4-20 میلیآمپر یکی از مهمترین و پرکاربردترین استانداردهای انتقال سیگنال در ابزار دقیق است. این سیگنال بر پایه جریان الکتریکی کار میکند و مقدار اندازهگیریشده توسط سنسور یا ترانسمیتر را در قالب جریانی بین چهار تا بیست میلیآمپر به سیستم کنترل منتقل میکند. دلیل انتخاب بازه چهار تا بیست میلیآمپر این است که مقدار چهار میلیآمپر بهعنوان نقطه صفر یا وضعیت حداقل در نظر گرفته میشود و هر مقدار کمتر از آن نشاندهنده قطع سیم، خرابی تجهیز یا وجود خطا در حلقه جریان است. همین ویژگی باعث شده این استاندارد بهعنوان یک روش قابل اعتماد و ایمن برای انتقال داده در محیطهای صنعتی شناخته شود.
تعریف
در تعریف دقیقتر، سیگنال 4-20mA یک سیگنال آنالوگ مبتنی بر جریان است که مقدار اندازهگیریشده را بهصورت تغییرات جریان الکتریکی منتقل میکند. این جریان در یک حلقه بسته جریان مییابد و مقدار آن متناسب با پارامتر اندازهگیریشده مانند فشار، دما، سطح یا فلو تغییر میکند. از آنجا که جریان نسبت به ولتاژ کمتر تحت تأثیر نویز و افت مسیر قرار میگیرد، این استاندارد برای انتقال اطلاعات در فواصل طولانی و محیطهای صنعتی بسیار مناسب است.
چرا از 4-20mA استفاده میشود؟
استفاده گسترده از سیگنال 4-20 میلیآمپر به دلیل ویژگیهایی است که آن را نسبت به سایر روشهای انتقال سیگنال برتر میکند. این سیگنال در برابر نویز الکتریکی مقاومت بسیار بالایی دارد و حتی در محیطهایی که تجهیزات سنگین، موتورهای الکتریکی و کابلهای قدرت وجود دارند، عملکرد دقیق خود را حفظ میکند. علاوه بر این، افت ولتاژ در طول مسیر تأثیری بر مقدار جریان ندارد و همین موضوع باعث میشود طول کابل زیاد مشکلی در دقت اندازهگیری ایجاد نکند. یکی دیگر از دلایل محبوبیت این سیگنال، قابلیت تشخیص قطع سیم است؛ زیرا هر مقدار کمتر از چهار میلیآمپر بهعنوان خطا شناخته میشود و سیستم کنترل میتواند بهسرعت مشکل را تشخیص دهد. این ویژگیها باعث شدهاند که سیگنال 4-20mA به استاندارد اصلی در صنایع سنگین تبدیل شود.
مزایای سیگنال 4-20mA
سیگنال 4-20 میلیآمپر مزایای متعددی دارد که آن را به گزینهای ایدهآل برای بسیاری از کاربردهای صنعتی تبدیل کرده است. این سیگنال دقت بسیار بالایی در انتقال داده دارد و در محیطهای صنعتی که نویز و تداخل الکترومغناطیسی زیاد است، پایداری فوقالعادهای از خود نشان میدهد. مصرف انرژی آن کم است و بسیاری از ترانسمیترها میتوانند تنها با همین جریان تغذیه شوند که به آنها اصطلاحاً تجهیز Loop Powered گفته میشود. این ویژگی باعث کاهش هزینه کابلکشی و سادهتر شدن طراحی سیستم میشود. همچنین سیگنال 4-20mA قابلیت استفاده در مناطق خطرناک و انفجاری را دارد و با استانداردهای ایمنی Ex سازگار است، به همین دلیل در صنایع نفت، گاز و پتروشیمی بسیار مورد توجه قرار میگیرد.
معایب
با وجود مزایای فراوان، سیگنال 4-20 میلیآمپر محدودیتهایی نیز دارد. یکی از مهمترین معایب آن این است که تنها قادر به انتقال یک متغیر در هر حلقه جریان است و نمیتواند اطلاعات پیچیده یا چندگانه را منتقل کند. همچنین در برخی کنترلرها برای تبدیل جریان به ولتاژ نیاز به مقاومت شنت وجود دارد که ممکن است طراحی سیستم را کمی پیچیدهتر کند. با این حال، این محدودیتها در برابر مزایای گسترده این سیگنال معمولاً اهمیت کمتری دارند.
کاربردهای سیگنال 4-20mA
سیگنال 4-20 میلیآمپر تقریباً در تمام تجهیزات ابزار دقیق صنعتی مورد استفاده قرار میگیرد. ترانسمیترهای فشار، دما، فلو و سطح همگی از این استاندارد برای انتقال داده به سیستم کنترل استفاده میکنند. کنترل ولوها نیز معمولاً از همین سیگنال برای دریافت فرمان موقعیتدهی بهره میبرند. علاوه بر این، سیستمهای مانیتورینگ صنعتی، تجهیزات ایمنی و بسیاری از دستگاههای اندازهگیری دقیق نیز بر پایه این سیگنال کار میکنند. گستردگی کاربرد این استاندارد باعث شده که تقریباً در هر واحد صنعتی بتوان نمونههایی از آن را مشاهده کرد.

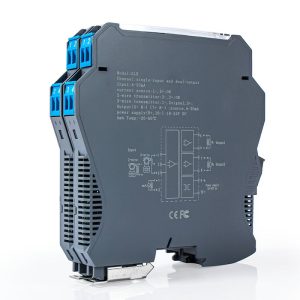

سیگنال 0-10V چیست؟
سیگنال 0 تا 10 ولت یکی دیگر از استانداردهای رایج در انتقال سیگنال آنالوگ است که مقدار اندازهگیریشده را در قالب ولتاژی بین صفر تا ده ولت منتقل میکند. این سیگنال بیشتر در سیستمهایی استفاده میشود که فاصله انتقال کوتاه است و محیط از نظر نویز الکتریکی شرایط آرامتری دارد. به دلیل سادگی و هزینه پایین، این استاندارد در پروژههای کوچکتر و سیستمهای اتوماسیون ساختمان بسیار محبوب است.
تعریف
در تعریف دقیقتر، سیگنال 0-10V یک سیگنال ولتاژی است که مقدار اندازهگیریشده را از طریق تغییر سطح ولتاژ منتقل میکند. این ولتاژ مستقیماً متناسب با مقدار پارامتر اندازهگیریشده است و کنترلر با خواندن مقدار ولتاژ، مقدار واقعی را محاسبه میکند. این روش انتقال سیگنال سادهتر از روش جریانمحور است، اما حساسیت بیشتری نسبت به نویز و افت ولتاژ دارد.
مزایای سیگنال 0-10V
سیگنال 0 تا 10 ولت به دلیل سادگی در طراحی و پیادهسازی، هزینه پایین و سازگاری با بسیاری از کنترلرهای ساده، در بسیاری از پروژهها مورد استفاده قرار میگیرد. این سیگنال برای فواصل کوتاه بسیار مناسب است و در سیستمهایی مانند کنترل روشنایی، کنترل سرعت فنها، تجهیزات HVAC و اتوماسیون ساختمان کاربرد گستردهای دارد. استفاده از این سیگنال نیاز به تجهیزات پیچیده ندارد و همین موضوع باعث کاهش هزینههای نصب و نگهداری میشود.
معایب
با وجود سادگی و هزینه پایین، سیگنال 0-10V معایبی نیز دارد که باید در انتخاب آن مورد توجه قرار گیرد. این سیگنال نسبت به نویز الکتریکی بسیار حساس است و در محیطهایی که تجهیزات قدرت یا منابع تداخل الکترومغناطیسی وجود دارند، ممکن است دچار خطا شود. همچنین افت ولتاژ در طول مسیر میتواند باعث کاهش دقت اندازهگیری شود و به همین دلیل استفاده از آن در مسافتهای طولانی توصیه نمیشود. این محدودیتها باعث شدهاند که سیگنال 0-10V بیشتر در محیطهای کمنویز و پروژههای کوچک مورد استفاده قرار گیرد.
کاربردهای سیگنال 0-10V
سیگنال 0 تا 10 ولت به دلیل سادگی، هزینه پایین و سازگاری با تجهیزات سبک، در بسیاری از سیستمهای کنترلی و اتوماسیون ساختمان کاربرد گستردهای دارد. این سیگنال در سیستمهای HVAC برای کنترل عملکرد تجهیزات تهویه، تنظیم سرعت فنها و مدیریت جریان هوا بهکار میرود و به دلیل پاسخدهی سریع و نیاز به کابلکشی ساده، گزینهای مناسب برای این نوع سیستمها محسوب میشود. در کنترل سرعت فن نیز سیگنال 0-10V نقش مهمی دارد، زیرا با تغییر مقدار ولتاژ میتوان سرعت چرخش فن را بهصورت پیوسته تنظیم کرد و مصرف انرژی را بهینه ساخت. در حوزه روشنایی صنعتی نیز این سیگنال برای کنترل شدت نور استفاده میشود و امکان تنظیم روشنایی محیط را بر اساس نیاز فراهم میکند. سیستمهای اتوماسیون ساختمان یا BMS نیز بهطور گسترده از این استاندارد بهره میبرند، زیرا بسیاری از کنترلرها و تجهیزات ساختمانی با سیگنال ولتاژی سازگار هستند. علاوه بر این، سنسورهای ساده دما و رطوبت که نیاز به دقت بسیار بالا ندارند، معمولاً از سیگنال 0-10V برای انتقال داده استفاده میکنند و همین موضوع باعث شده این استاندارد در پروژههای سبک و کمنویز بسیار محبوب باشد.
پروتکل HART چیست؟
پروتکل HART یکی از پیشرفتهترین و پرکاربردترین روشهای ارتباطی در ابزار دقیق مدرن است. این پروتکل که نام آن مخفف Highway Addressable Remote Transducer است، امکان انتقال همزمان سیگنال آنالوگ و دیجیتال را فراهم میکند. HART در واقع روی سیگنال 4-20 میلیآمپر سوار میشود و بدون نیاز به تغییر کابلکشی یا تجهیزات اصلی، قابلیتهای هوشمند را به سیستم اضافه میکند. این ویژگی باعث شده HART بهعنوان پلی میان تجهیزات سنتی آنالوگ و سیستمهای دیجیتال پیشرفته شناخته شود و در بسیاری از صنایع حیاتی مورد استفاده قرار گیرد.
تعریف
در تعریف دقیقتر، پروتکل HART یک فناوری ارتباطی دوگانه است که از ترکیب سیگنال آنالوگ 4-20mA و یک سیگنال دیجیتال مبتنی بر تکنیک FSK استفاده میکند. سیگنال آنالوگ مقدار اصلی اندازهگیریشده را منتقل میکند، در حالی که سیگنال دیجیتال اطلاعات تکمیلی مانند وضعیت تجهیز، پارامترهای پیکربندی، دادههای تشخیصی و مقادیر چندگانه اندازهگیری را ارسال میکند. این ترکیب باعث میشود که HART بدون ایجاد اختلال در عملکرد آنالوگ، قابلیتهای هوشمند و پیشرفته را در اختیار کاربر قرار دهد.
چگونه کار میکند؟
عملکرد پروتکل HART بر پایه ارسال همزمان دو نوع سیگنال است. سیگنال 4-20 میلیآمپر مقدار اصلی اندازهگیریشده را به سیستم کنترل منتقل میکند و نقش پایهای در حلقه جریان دارد. در کنار آن، سیگنال دیجیتال FSK که از دو فرکانس مشخص تشکیل شده است، اطلاعات اضافی را بدون تغییر مقدار جریان ارسال میکند. این دو سیگنال بهگونهای طراحی شدهاند که تداخلی با یکدیگر نداشته باشند و کنترلر بتواند هر دو را بهصورت مستقل دریافت و پردازش کند. این روش باعث میشود که HART بتواند اطلاعات بسیار بیشتری نسبت به یک سیگنال آنالوگ معمولی منتقل کند، بدون اینکه نیاز به کابلکشی جدید یا تجهیزات پیچیده باشد.
مزایای HART
پروتکل HART مزایای فراوانی دارد که آن را به یکی از محبوبترین استانداردهای ارتباطی در ابزار دقیق تبدیل کرده است. یکی از مهمترین مزایای آن امکان ارسال چندین پارامتر بهصورت همزمان است؛ به این معنا که یک تجهیز میتواند علاوه بر مقدار اصلی اندازهگیری، اطلاعاتی مانند دما، وضعیت سلامت، هشدارها و پارامترهای داخلی را نیز منتقل کند. قابلیت تنظیم و کالیبراسیون از راه دور یکی دیگر از ویژگیهای مهم HART است که به مهندسان اجازه میدهد بدون حضور در محل تجهیز، تنظیمات لازم را انجام دهند. این پروتکل همچنین امکان تشخیص خطا و بررسی وضعیت تجهیز را فراهم میکند و به همین دلیل نقش مهمی در نگهداری پیشبینانه دارد. سازگاری HART با تجهیزات قدیمی و جدید باعث شده که بسیاری از صنایع بدون نیاز به تغییرات گسترده، بتوانند از قابلیتهای هوشمند بهرهمند شوند. علاوه بر این، امنیت و پایداری بالای این پروتکل آن را برای محیطهای حساس و حیاتی بسیار مناسب کرده است.
معایب
با وجود مزایای گسترده، پروتکل HART محدودیتهایی نیز دارد. یکی از مهمترین معایب آن سرعت پایینتر نسبت به پروتکلهای کاملاً دیجیتال مانند Fieldbus است، زیرا HART همچنان وابسته به بستر آنالوگ است و نمیتواند حجم بسیار بالایی از داده را با سرعت زیاد منتقل کند. همچنین برای استفاده از قابلیتهای دیجیتال HART نیاز به تجهیزات پشتیبان مانند هندترمینال یا مودم HART وجود دارد که ممکن است هزینه اولیه سیستم را افزایش دهد. با این حال، این محدودیتها در برابر مزایای گسترده و سازگاری بالای HART معمولاً قابل چشمپوشی هستند.
کاربردهای HART
پروتکل HART در بسیاری از صنایع حیاتی و حساس کاربرد گستردهای دارد. در صنایع نفت و گاز، این پروتکل برای مانیتورینگ دقیق تجهیزات، کنترل ولوهای هوشمند و بررسی وضعیت ترانسمیترها استفاده میشود و نقش مهمی در افزایش ایمنی و کاهش توقفات ناخواسته دارد. در پتروشیمی نیز HART به دلیل قابلیت تشخیص خطا و ارسال اطلاعات چندگانه، یکی از استانداردهای اصلی ارتباطی محسوب میشود. نیروگاهها نیز از این پروتکل برای کنترل تجهیزات حیاتی و پایش وضعیت سیستمها بهره میبرند. در صنایع دارویی که دقت و قابلیت ردیابی اهمیت زیادی دارد، HART به دلیل انتقال اطلاعات دقیق و امکان تنظیم از راه دور بسیار مورد توجه است. همچنین در سیستمهای مانیتورینگ پیشرفته و کنترل ولوهای هوشمند، این پروتکل بهعنوان یک ابزار کلیدی برای افزایش کارایی و قابلیت اطمینان شناخته میشود.

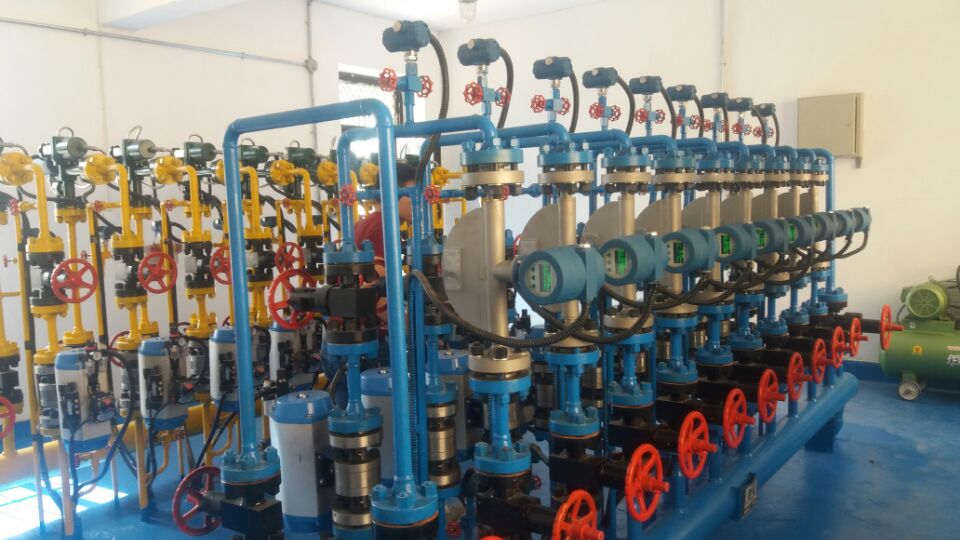

مقایسه سیگنالهای 4-20mA، 0-10V و HART
جدول مقایسه
| ویژگی | 4-20mA | 0-10V | HART |
| نوع سیگنال | جریان | ولتاژ | دیجیتال + آنالوگ |
| مقاومت در برابر نویز | بسیار بالا | پایین | بسیار بالا |
| مسافت قابل پشتیبانی | زیاد | کم | زیاد |
| دقت | بالا | متوسط | بسیار بالا |
| اطلاعات قابل انتقال | یک متغیر | یک متغیر | چند متغیر |
| هزینه | متوسط | پایین | بالا |
| کاربرد | صنعت سنگین | اتوماسیون ساختمان | صنایع پیشرفته |
کدام سیگنال برای چه کاربردی مناسب است؟
انتخاب نوع سیگنال مناسب در ابزار دقیق به شرایط محیطی، فاصله انتقال، نوع صنعت و سطح دقت مورد نیاز بستگی دارد. در محیطهایی که نویز الکتریکی بسیار زیاد است و تجهیزات سنگین صنعتی مانند موتورهای بزرگ، کورهها یا خطوط تولید پرقدرت فعالیت میکنند، سیگنال 4-20 میلیآمپر بهترین گزینه محسوب میشود. این سیگنال در کارخانههای فولاد، پالایشگاهها و خطوط تولید سنگین عملکرد بسیار پایداری دارد، زیرا جریان الکتریکی نسبت به ولتاژ کمتر تحت تأثیر نویز قرار میگیرد و حتی در مسافتهای طولانی نیز دقت خود را حفظ میکند. در مقابل، زمانی که فاصله انتقال کوتاه است و هزینه پروژه اهمیت زیادی دارد، سیگنال 0-10 ولت انتخاب مناسبتری است. این سیگنال در سیستمهای تهویه مطبوع، کنترل روشنایی و اتوماسیون ساختمان کاربرد گستردهای دارد، زیرا تجهیزات مورد استفاده در این حوزهها معمولاً سادهتر هستند و محیط نیز نویز کمتری دارد. اما در شرایطی که نیاز به اطلاعات بیشتر، قابلیت تنظیم از راه دور، مانیتورینگ وضعیت تجهیز و ارسال دادههای چندگانه وجود دارد، پروتکل HART بهترین انتخاب است. این پروتکل در کنترل ولوهای هوشمند، سیستمهای مانیتورینگ پیشرفته و صنایع حساس مانند نفت، گاز و پتروشیمی کاربرد فراوانی دارد و امکان مدیریت تجهیزات را بدون حضور فیزیکی در محل فراهم میکند.
چرا 4-20mA هنوز محبوبترین سیگنال دنیاست؟
با وجود پیشرفت چشمگیر پروتکلهای دیجیتال و ظهور فناوریهای جدید در حوزه ابزار دقیق، سیگنال 4-20 میلیآمپر همچنان بهعنوان استاندارد طلایی صنعت شناخته میشود. دلیل اصلی این محبوبیت، سادگی و پایداری بینظیر این سیگنال است. طراحی و پیادهسازی حلقه جریان بسیار آسان است و تقریباً تمام تجهیزات ابزار دقیق در سراسر جهان با این استاندارد سازگار هستند، بنابراین هماهنگی میان تجهیزات مختلف بدون مشکل انجام میشود. هزینه نصب و نگهداری این سیگنال نسبتاً پایین است و به دلیل مقاومت بالا در برابر نویز، در محیطهای صنعتی سخت نیز عملکرد قابل اعتمادی دارد. علاوه بر این، سیگنال 4-20mA قابلیت استفاده در مناطق خطرناک و انفجاری را دارد و با استانداردهای ایمنی Ex سازگار است، به همین دلیل در صنایع نفت و گاز و محیطهای پرریسک بسیار مورد توجه قرار میگیرد. مجموعه این ویژگیها باعث شده که با وجود فناوریهای جدید، همچنان این سیگنال جایگاه خود را حفظ کند و در بسیاری از پروژهها اولین انتخاب مهندسان باشد.
جمعبندی
سیگنالهای ابزار دقیق نقش اساسی در انتقال دادههای اندازهگیریشده از تجهیزات میدان به سیستمهای کنترل دارند و انتخاب صحیح میان سیگنالهای 4-20mA، 0-10V و پروتکل HART تأثیر مستقیمی بر دقت، پایداری و کارایی سیستم دارد. برای انتخاب بهترین گزینه باید عواملی مانند فاصله انتقال، میزان نویز محیط، نیاز به اطلاعات دیجیتال، بودجه پروژه و نوع صنعت را در نظر گرفت. اگر هدف دستیابی به پایداری بالا، دقت مناسب و عملکرد قابل اعتماد در محیطهای نویزی است، سیگنال 4-20 میلیآمپر بهترین انتخاب خواهد بود. در شرایطی که هزینه پایین و سادگی اهمیت بیشتری دارد و فاصله انتقال کوتاه است، سیگنال 0-10 ولت گزینهای مناسبتر است. اما اگر نیاز به قابلیتهای هوشمند، تنظیمات از راه دور، ارسال دادههای چندگانه و مانیتورینگ پیشرفته وجود دارد، پروتکل HART انتخاب ایدهآل محسوب میشود. در نهایت، شناخت دقیق ویژگیهای هر سیگنال به مهندسان کمک میکند تا بهترین تصمیم را برای هر پروژه اتخاذ کنند و از عملکرد پایدار و دقیق سیستم اطمینان داشته باشند.
