دسترسی آسان برای تعمیرات و کالیبراسیون
دسترسی آسان برای تعمیرات، سرویسهای دورهای و کالیبراسیون یکی از بنیادیترین معیارها در انتخاب محل نصب سنسورها و ترانسمیترها در پروژههای صنعتی است. اهمیت این موضوع زمانی آشکار میشود که بدانیم بخش قابل توجهی از خطاهای اندازهگیری، توقفهای ناخواسته و هزینههای نگهداری، نه به دلیل خرابی خود سنسور، بلکه به دلیل انتخاب نامناسب محل نصب و دشواری دسترسی به آن رخ میدهد. سنسور باید در نقطهای نصب شود که تکنسین بتواند بدون نیاز به توقف کامل واحد، بدون استفاده از جرثقیل یا تجهیزات سنگین، و بدون قرار گرفتن در شرایط خطرناک یا غیرایمن، به آن نزدیک شود و عملیات تعمیر، تعویض یا کالیبراسیون را انجام دهد. این موضوع نه تنها بهرهوری تیم نگهداری را افزایش میدهد، بلکه باعث کاهش زمان خواب خط تولید و افزایش قابلیت اطمینان سیستم ابزار دقیق میشود.
در انتخاب محل نصب، باید فضای کافی برای باز کردن سنسور، جدا کردن اتصالات، بررسی وضعیت فرآیندی و انجام عملیات کالیبراسیون در نظر گرفته شود. بسیاری از سنسورها، بهویژه سنسورهای دما، فشار و سطح، نیازمند فضای جانبی و طولی مشخصی برای خارج شدن از محل نصب هستند و اگر این فضا در طراحی اولیه لحاظ نشده باشد، تکنسین مجبور میشود بخشی از لولهکشی یا سازه را باز کند که این کار علاوه بر افزایش هزینه، احتمال آسیب به تجهیزات را نیز بالا میبرد. همچنین محل نصب باید به گونهای انتخاب شود که جداسازی سنسور باعث آسیب به لوله، فلنج، کابلکشی یا تجهیزات مجاور نشود. در بسیاری از پروژهها مشاهده میشود که سنسور در نقطهای نصب شده که کوچکترین عملیات تعمیراتی، نیازمند قطع جریان، تخلیه خط یا حتی توقف کامل واحد است؛ در حالی که با انتخاب صحیح محل نصب، میتوان این مشکلات را به حداقل رساند.
یکی دیگر از نکات مهم، پرهیز از نصب سنسور در نقاطی است که نیازمند داربست دائمی یا موقت هستند. هر بار که تیم تعمیرات برای سرویس یک سنسور نیازمند نصب داربست باشد، علاوه بر افزایش هزینه و زمان، ریسک ایمنی نیز بالا میرود. بهترین محل نصب، نقطهای است که تکنسین بتواند بدون تجهیزات اضافی و تنها با استفاده از مسیرهای دسترسی استاندارد، به سنسور برسد. این موضوع در واحدهایی مانند پالایشگاهها، پتروشیمیها و نیروگاهها که تعداد سنسورها بسیار زیاد است، اهمیت بیشتری پیدا میکند.
در کنار این موارد، امکان انجام کالیبراسیون در محل یا همان In-situ Calibration نیز باید در نظر گرفته شود. بسیاری از سنسورها، بهویژه ترانسمیترهای فشار، دما و سطح، قابلیت کالیبراسیون در محل را دارند و اگر محل نصب به گونهای انتخاب شده باشد که دسترسی به پورتهای تست، شیرهای ایزوله و تجهیزات جانبی آسان باشد، عملیات کالیبراسیون بدون نیاز به جداسازی سنسور انجام میشود. این موضوع علاوه بر کاهش زمان توقف، باعث افزایش دقت اندازهگیری و کاهش خطای ناشی از نصب مجدد میشود. در مقابل، اگر سنسور در نقطهای نصب شده باشد که دسترسی به آن دشوار است، تیم تعمیرات مجبور میشود سنسور را از خط خارج کرده و به کارگاه منتقل کند که این کار هم زمانبر است و هم احتمال آسیب به تجهیزات را افزایش میدهد.
در نهایت، انتخاب محل نصب باید به گونهای باشد که تکنسین بتواند در شرایط واقعی عملیاتی، یعنی در زمان کارکرد واحد، در معرض گرما، سر و صدا، لرزش و محدودیتهای محیطی، به سنسور دسترسی داشته باشد. بسیاری از نقاطی که در نقشهها مناسب به نظر میرسند، در محیط واقعی به دلیل وجود لولههای داغ، بخار، کابلکشی متراکم یا تجهیزات حجیم، عملاً غیرقابل دسترس هستند. بنابراین بازدید میدانی و بررسی شرایط واقعی نصب، یکی از ضروریترین مراحل انتخاب محل نصب سنسورها است. ترکیب این عوامل باعث میشود که دسترسی آسان نه یک گزینه، بلکه یک الزام مهندسی باشد که مستقیماً بر قابلیت اطمینان، ایمنی و هزینههای عملیاتی تأثیر میگذارد.

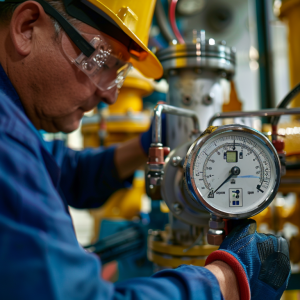

حداقلسازی نویز و تداخل
حداقلسازی نویز و تداخل یکی از مهمترین اصول در انتخاب محل نصب سنسورها و ترانسمیترها است، زیرا کوچکترین اختلال در سیگنال میتواند باعث خطای اندازهگیری، ناپایداری کنترل فرآیند و کاهش قابلیت اطمینان سیستم شود. نویز الکتریکی، ارتعاشات مکانیکی و تداخل مغناطیسی از رایجترین عواملی هستند که سیگنال سنسورها را تحت تأثیر قرار میدهند. این نویزها معمولاً از تجهیزاتی مانند موتورهای الکتریکی، اینورترها، درایوها، کابلهای قدرت، پمپها، کمپرسورها و حتی خطوط بخار که ارتعاشات شدید ایجاد میکنند، منتشر میشوند. اگر سنسور در نزدیکی چنین تجهیزاتی نصب شود، احتمال ایجاد اختلال در سیگنال بسیار بالا میرود و این موضوع میتواند باعث نوسان در خروجی، خطای اندازهگیری و حتی آسیب به خود سنسور شود. برای جلوگیری از این مشکلات، محل نصب باید به گونهای انتخاب شود که فاصله کافی از منابع نویز داشته باشد و مسیر کابلکشی نیز از کنار کابلهای قدرت عبور نکند. استفاده از کابلهای شیلددار و اتصال صحیح ارت نیز نقش مهمی در کاهش تداخل دارد، زیرا شیلد میتواند نویزهای القایی را جذب کرده و مانع ورود آنها به سیگنال شود. علاوه بر این، نصب سنسور روی پایههای ضد ارتعاش میتواند ارتعاشات مکانیکی را تا حد زیادی کاهش دهد و از انتقال لرزش به بدنه سنسور جلوگیری کند. در نهایت، انتخاب محل نصب باید بر اساس بررسی دقیق محیط، نوع تجهیزات مجاور، مسیرهای عبور کابل و شرایط عملیاتی انجام شود تا سنسور در محیطی با حداقل نویز و تداخل قرار گیرد و عملکرد آن در بلندمدت پایدار و قابل اعتماد باقی بماند.
رعایت استانداردهای فرآیندی
رعایت استانداردهای فرآیندی در انتخاب محل نصب سنسورها اهمیت بسیار زیادی دارد، زیرا هر سنسور باید در نقطهای نصب شود که نماینده واقعی شرایط فرآیند باشد. اگر سنسور در نقطهای قرار گیرد که رفتار سیال در آن متفاوت از جریان اصلی باشد، اندازهگیریها دچار خطا میشوند و این خطا میتواند به کنترل نادرست فرآیند، مصرف انرژی بیشتر، کاهش کیفیت محصول و حتی آسیب به تجهیزات منجر شود. برای مثال، سنسورهای دما نباید نزدیک به دیواره لوله نصب شوند، زیرا دمای دیواره معمولاً با دمای واقعی سیال تفاوت دارد و این اختلاف میتواند باعث ارائه دادههای اشتباه شود. سنسورهای فشار نیز نباید در نقاطی نصب شوند که جریان سیال دچار گردابه یا تلاطم شدید است، زیرا این شرایط باعث نوسان فشار و ایجاد خطا در اندازهگیری میشود. در مورد سنسورهای سطح نیز باید از نصب آنها در نزدیکی ورودی سیال یا نقاطی که جریان ورودی باعث ایجاد موج، کف یا تلاطم میشود، خودداری کرد. رعایت این اصول باعث میشود که دادههای اندازهگیریشده دقیق، پایدار و قابل اعتماد باشند و سیستم کنترل بتواند بر اساس اطلاعات صحیح تصمیمگیری کند. انتخاب محل نصب بر اساس استانداردهای فرآیندی، یکی از مهمترین اقداماتی است که کیفیت اندازهگیری و عملکرد کلی واحد صنعتی را تضمین میکند.
ایمنی و فاصله از نقاط خطر
ایمنی در انتخاب محل نصب سنسورها و ترانسمیترها نقش اساسی دارد، بهویژه در صنایع نفت، گاز، پتروشیمی و سایر محیطهای دارای خطر انفجار. محل نصب باید مطابق استانداردهای طبقهبندی مناطق خطرناک یا همان Hazardous Area Classification انتخاب شود تا احتمال بروز حادثه به حداقل برسد. ترانسمیترها و سنسورها باید در مناطقی نصب شوند که کمترین ریسک انفجار، نشت گاز، تجمع بخارات قابل اشتعال یا قرارگیری در معرض شعله و حرارت را داشته باشند. انتخاب محل نامناسب میتواند باعث قرار گرفتن تجهیزات در معرض گازهای قابل اشتعال، فشارهای ناگهانی یا دماهای غیرمجاز شود که این موضوع نه تنها به تجهیزات آسیب میزند، بلکه میتواند جان کارکنان را نیز به خطر بیندازد. علاوه بر این، مسیر دسترسی به سنسور باید ایمن باشد و تکنسین بتواند بدون قرار گرفتن در معرض خطر، عملیات تعمیر یا کالیبراسیون را انجام دهد. رعایت اصول ایمنی در انتخاب محل نصب، یکی از مهمترین الزامات طراحی ابزار دقیق است و عدم توجه به آن میتواند پیامدهای جدی و غیرقابل جبران ایجاد کند.
جلوگیری از آسیبهای محیطی
جلوگیری از آسیبهای محیطی یکی از عوامل کلیدی در انتخاب محل نصب سنسورها است، زیرا شرایط محیطی میتوانند تأثیر مستقیم و قابل توجهی بر عملکرد و طول عمر تجهیزات ابزار دقیق داشته باشند. عواملی مانند دما، رطوبت، باران، نور مستقیم خورشید، خوردگی ناشی از مواد شیمیایی، گرد و غبار و آلودگیهای صنعتی میتوانند باعث کاهش دقت اندازهگیری، ایجاد خطا در سیگنال، فرسودگی تجهیزات و حتی خرابی کامل سنسور شوند. برای مثال، قرار گرفتن سنسور در معرض نور خورشید میتواند باعث افزایش دمای بدنه آن شود و این افزایش دما ممکن است از محدوده مجاز عملکرد سنسور فراتر رود. رطوبت بالا نیز میتواند باعث نفوذ آب به داخل محفظه سنسور شود و مدارهای الکترونیکی آن را دچار آسیب کند. در محیطهای خورنده مانند واحدهای اسید، کلر، نمک یا محیطهای دریایی، خوردگی میتواند به سرعت بدنه سنسور، اتصالات و کابلها را تخریب کند. گرد و غبار نیز میتواند باعث انسداد مسیرهای اندازهگیری یا کاهش کیفیت سیگنال شود. بنابراین محل نصب باید به گونهای انتخاب شود که سنسور در معرض کمترین میزان این عوامل قرار گیرد. استفاده از سایهبان، محفظههای محافظ، انتخاب ارتفاع مناسب و دوری از نقاطی که احتمال پاشش مواد شیمیایی وجود دارد، از جمله اقداماتی است که میتواند از آسیبهای محیطی جلوگیری کند. انتخاب صحیح محل نصب، نه تنها باعث افزایش طول عمر سنسور میشود، بلکه هزینههای نگهداری و تعمیرات را نیز به میزان قابل توجهی کاهش میدهد.
اصول انتخاب محل نصب برای انواع سنسورها
سنسورهای دما (RTD، ترموکوپل)
انتخاب محل نصب برای سنسورهای دما اهمیت بسیار زیادی دارد، زیرا کوچکترین خطا در اندازهگیری دما میتواند عملکرد کل فرآیند را تحت تأثیر قرار دهد. بهترین محل نصب برای این سنسورها معمولاً در مرکز جریان سیال است؛ جایی که دما نماینده واقعی شرایط فرآیندی باشد و تحت تأثیر دیواره لوله یا نقاط سرد و گرم موضعی قرار نگیرد. نصب سنسور در نزدیکی دیواره لوله باعث میشود دمای اندازهگیریشده کمتر از مقدار واقعی باشد، زیرا دیواره معمولاً سردتر از سیال در حال حرکت است. همچنین سنسور باید در نقطهای قرار گیرد که جریان سیال پایدار و بدون تلاطم باشد تا تغییرات ناگهانی یا گردابهها باعث ایجاد نوسان در اندازهگیری نشوند. عمق نفوذ سنسور نیز اهمیت زیادی دارد؛ اگر سنسور به اندازه کافی در مسیر جریان قرار نگیرد، دمای واقعی را ثبت نمیکند و اگر بیش از حد وارد شود، ممکن است باعث افت فشار یا ایجاد اختلال در جریان شود. استفاده از ترموول برای حفاظت سنسور در برابر فشار، خوردگی و ضربه ضروری است و علاوه بر افزایش ایمنی، امکان تعویض سنسور بدون توقف فرآیند را فراهم میکند. همچنین باید از تماس مستقیم سنسور با ارتعاشات شدید جلوگیری شود، زیرا ارتعاش میتواند باعث شکستگی سنسور یا ایجاد نویز در سیگنال شود. نصب سنسور در جهت جریان باعث میشود پاسخدهی سریعتر و دقیقتر باشد و از نصب آن در نقاطی که جریان مرده یا Dead Zone ایجاد میشود باید پرهیز کرد، زیرا این نقاط دمای واقعی سیال را نشان نمیدهند و باعث خطای اندازهگیری میشوند.
سنسورهای فشار و ترانسمیترهای فشار
سنسورهای فشار باید در نقاطی نصب شوند که فشار فرآیند پایدار و قابل اعتماد باشد. انتخاب محل نامناسب میتواند باعث نوسان فشار، ایجاد حباب هوا، تجمع رسوب یا حتی آسیب به سنسور شود. یکی از اصول مهم در نصب این سنسورها، استفاده از خطوط ایمپالس کوتاه و مستقیم است، زیرا خطوط طولانی یا دارای خمهای متعدد باعث تأخیر در انتقال فشار و ایجاد خطا در اندازهگیری میشوند. همچنین باید از نقاطی که احتمال تجمع رسوب، ذرات جامد یا حباب هوا وجود دارد، دوری کرد، زیرا این عوامل میتوانند مسیر فشار را مسدود کرده و باعث ارائه دادههای اشتباه شوند. ارتفاع نصب سنسور نسبت به فرآیند نیز اهمیت دارد؛ برای سیالات گازی، سنسور باید در بالای خط نصب شود تا از تجمع مایع در خط ایمپالس جلوگیری شود، در حالی که برای سیالات مایع، نصب در پایین خط باعث جلوگیری از ورود هوا به مسیر اندازهگیری میشود. در سیستمهای بخار، استفاده از محفظه کندانس یا Condensate Pot ضروری است تا بخار داغ وارد سنسور نشود و دمای بالا باعث آسیب به ترانسمیتر نگردد. رعایت این اصول باعث میشود اندازهگیری فشار دقیق، پایدار و قابل اعتماد باشد و عمر مفید تجهیزات افزایش یابد.
سنسورهای سطح (Level Transmitters)
سنسورهای سطح در انواع مختلفی مانند راداری، اولتراسونیک، هیدرواستاتیک، دیفرانسیل فشار، خازنی و شناوری مورد استفاده قرار میگیرند و هر کدام نیازمند شرایط نصب خاصی هستند. با این حال، اصول مشترکی وجود دارد که رعایت آنها برای همه انواع سنسورهای سطح ضروری است. یکی از مهمترین اصول، نصب سنسور در نقطهای دور از ورودی سیال است، زیرا جریان ورودی معمولاً باعث ایجاد تلاطم، موج، کف یا حباب میشود و این عوامل میتوانند باعث خطای اندازهگیری شوند. همچنین سنسور نباید در نزدیکی همزنها نصب شود، زیرا حرکت شدید سیال در اطراف همزن باعث نوسان سطح و ایجاد سیگنالهای غیرواقعی میشود. در مخازنی که مواد کفزا دارند، باید سنسور در نقطهای نصب شود که کمترین میزان کف تشکیل میشود، زیرا کف میتواند امواج راداری یا اولتراسونیک را منحرف کرده و باعث ارائه دادههای اشتباه شود. انتخاب نقطهای با سطح آرام و یکنواخت باعث افزایش دقت اندازهگیری میشود. رعایت فاصله مناسب از دیواره مخزن نیز اهمیت دارد، زیرا دیواره میتواند امواج سنسور را بازتاب دهد و باعث ایجاد خطا در اندازهگیری شود. انتخاب محل نصب مناسب برای سنسورهای سطح، نقش مهمی در کنترل دقیق فرآیند، جلوگیری از سرریز یا خالی شدن مخزن و افزایش ایمنی واحد صنعتی دارد.
سنسورهای دبی (Flow Meters)
سنسورهای دبی یا فلومترها برای اندازهگیری جریان سیال استفاده میشوند و انتخاب محل نصب مناسب برای آنها اهمیت بسیار زیادی دارد. یکی از اصول مهم در نصب فلومترها، رعایت طول لوله مستقیم در ورودی و خروجی است، زیرا وجود زانویی، سهراهی، شیر کنترل یا هرگونه تغییر مسیر جریان در نزدیکی فلومتر باعث ایجاد تلاطم و گردابه میشود و این شرایط دقت اندازهگیری را کاهش میدهد. فلومتر باید در نقطهای نصب شود که جریان سیال پایدار، یکنواخت و بدون حباب هوا یا رسوب باشد. وجود حباب هوا در سیالات مایع یا وجود رسوب در لوله میتواند باعث ایجاد خطای قابل توجه در اندازهگیری شود. هر نوع فلومتر نیز ویژگیهای خاص خود را دارد؛ فلومتر ورتکس نیاز به طول مستقیم بیشتری دارد تا جریان کاملاً پایدار شود. فلومتر مغناطیسی باید در نقطهای نصب شود که لوله کاملاً پر از سیال باشد، زیرا وجود فضای خالی باعث اختلال در میدان مغناطیسی و خطای اندازهگیری میشود. فلومتر کوریولیس نسبت به ارتعاش بسیار حساس است و باید در نقطهای نصب شود که کمترین میزان لرزش وجود داشته باشد. فلومتر اولتراسونیک نیز نیازمند لولهای با کیفیت مناسب و بدون خوردگی یا رسوب داخلی است تا امواج اولتراسونیک بتوانند بهدرستی از دیواره عبور کنند. رعایت این اصول باعث میشود اندازهگیری دبی دقیق، پایدار و قابل اعتماد باشد.
سنسورهای گاز و دود (Gas Detectors)
سنسورهای گاز و دود نقش بسیار مهمی در ایمنی واحدهای صنعتی دارند و انتخاب محل نصب آنها باید با دقت بسیار بالا انجام شود. این سنسورها باید در ارتفاعی نصب شوند که متناسب با وزن گاز مورد اندازهگیری باشد؛ برای مثال، گازهای سبک مانند هیدروژن و متان به سمت بالا حرکت میکنند و باید در نقاط مرتفع نصب شوند، در حالی که گازهای سنگین مانند پروپان یا کلر در نزدیکی سطح زمین تجمع میکنند و باید در ارتفاع پایین نصب شوند. سنسور نباید در مسیر جریان مستقیم هوا قرار گیرد، زیرا جریان هوا میتواند گاز را از سنسور دور کند و باعث عدم تشخیص نشت شود. نصب سنسور در نزدیکی نقاطی که احتمال نشت گاز وجود دارد، مانند فلنجها، شیرها، پمپها و کمپرسورها، اهمیت زیادی دارد. رعایت استانداردهای HSE در انتخاب محل نصب ضروری است تا سنسور بتواند در کوتاهترین زمان ممکن نشت گاز را تشخیص دهد و از بروز حوادث جدی جلوگیری کند. انتخاب محل نصب مناسب برای سنسورهای گاز، یکی از مهمترین اقدامات در طراحی سیستمهای ایمنی صنعتی است و نقش مستقیم در حفاظت از کارکنان و تجهیزات دارد.
اصول نصب ترانسمیترها (Transmitters)
انتخاب محل نصب ترانسمیتر
انتخاب محل نصب ترانسمیتر یکی از مهمترین مراحل طراحی سیستم ابزار دقیق است، زیرا عملکرد صحیح ترانسمیتر به شرایط محیطی و فیزیکی محل نصب وابسته است. ترانسمیتر باید در نقطهای نصب شود که دسترسی به آن برای تعمیرات، کالیبراسیون و بازرسیهای دورهای آسان باشد و تکنسین بتواند بدون نیاز به تجهیزات اضافی یا توقف فرآیند، به آن دسترسی پیدا کند. محل نصب نباید در معرض لرزشهای شدید قرار گیرد، زیرا لرزش میتواند باعث آسیب به بدنه ترانسمیتر، ایجاد نویز در سیگنال و کاهش دقت اندازهگیری شود. همچنین لازم است ترانسمیتر از تابش مستقیم آفتاب محافظت شود، زیرا افزایش دمای بدنه میتواند باعث انحراف سیگنال یا کاهش عمر الکترونیک داخلی شود. قرار گرفتن در معرض باران، رطوبت شدید یا پاشش مواد شیمیایی نیز میتواند باعث نفوذ رطوبت به داخل محفظه و ایجاد خوردگی یا اتصال کوتاه شود، بنابراین محل نصب باید دارای شرایط محیطی کنترلشده یا محافظتشده باشد. کابلکشی ترانسمیتر نیز باید کوتاه، مستقیم و بدون عبور از کنار کابلهای قدرت باشد تا احتمال ایجاد نویز الکتریکی کاهش یابد. در نهایت، ترانسمیتر باید در محدوده دمای مجاز تعیینشده توسط سازنده قرار گیرد تا عملکرد آن پایدار و قابل اعتماد باقی بماند. رعایت این اصول باعث افزایش طول عمر ترانسمیتر، کاهش هزینههای نگهداری و افزایش دقت اندازهگیری در طول زمان میشود.
نصب روی استند (Instrument Stand)
استفاده از استند برای نصب ترانسمیتر یکی از روشهای استاندارد و بسیار مؤثر در پروژههای صنعتی است، زیرا استند شرایطی فراهم میکند که ترانسمیتر در محیطی پایدار، قابل دسترس و محافظتشده قرار گیرد. نصب ترانسمیتر روی استند باعث کاهش لرزش میشود، زیرا استند معمولاً از جنس فلز مقاوم و دارای پایههای محکم است که ارتعاشات ناشی از تجهیزات مجاور را جذب کرده و مانع انتقال آن به ترانسمیتر میشود. این موضوع بهویژه برای ترانسمیترهای فشار و دما که نسبت به لرزش حساس هستند اهمیت زیادی دارد. استفاده از استند همچنین دسترسی به ترانسمیتر را افزایش میدهد، زیرا ارتفاع و موقعیت آن بهگونهای تنظیم میشود که تکنسین بتواند بهراحتی عملیات تعمیر، تنظیم یا کالیبراسیون را انجام دهد. علاوه بر این، استند از ترانسمیتر در برابر آسیبهای محیطی مانند رطوبت، پاشش مواد، ضربه یا برخورد تجهیزات محافظت میکند و باعث افزایش طول عمر آن میشود. یکی دیگر از مزایای مهم استفاده از استند، استانداردسازی نصب است؛ به این معنا که تمام ترانسمیترها در یک پروژه با ارتفاع، فاصله و ساختار مشابه نصب میشوند و این موضوع باعث سهولت در نگهداری، بازرسی و مستندسازی میشود. نصب روی استند یک روش حرفهای و قابل اعتماد است که در اکثر صنایع بزرگ بهعنوان استاندارد پذیرفته شده است.
نکات اجرایی در پروژههای صنعتی
هماهنگی بین واحدهای مختلف
انتخاب محل نصب سنسورها و ترانسمیترها تنها یک تصمیم ابزار دقیقی نیست، بلکه نتیجه همکاری و هماهنگی بین چندین واحد مهندسی و عملیاتی است. برای انتخاب بهترین محل نصب، باید مهندسی فرآیند، مهندسی ابزار دقیق، مهندسی مکانیک، مهندسی برق، تیم بهرهبرداری و تیم HSE در تصمیمگیری مشارکت داشته باشند. مهندسی فرآیند مشخص میکند که نقطه اندازهگیری باید در کدام بخش از فرآیند قرار گیرد تا دادهها دقیق و نماینده شرایط واقعی باشند. مهندسی ابزار دقیق مسئول انتخاب نوع سنسور، نحوه نصب و مسیر کابلکشی است. مهندسی مکانیک باید بررسی کند که نصب سنسور یا ترانسمیتر با لولهکشی، سازهها و تجهیزات مکانیکی تداخل نداشته باشد. مهندسی برق باید مسیرهای کابلکشی، تابلوها و منابع تغذیه را بررسی کند تا نویز الکتریکی یا خطرات احتمالی کاهش یابد. تیم بهرهبرداری نیز باید تأیید کند که محل نصب برای تعمیرات و دسترسیهای دورهای مناسب است. در نهایت، تیم HSE باید اطمینان حاصل کند که محل نصب با استانداردهای ایمنی و الزامات مناطق خطرناک مطابقت دارد. این هماهنگی چندجانبه باعث میشود محل نصب انتخابشده از نظر فنی، عملیاتی و ایمنی کاملاً بهینه باشد.
بررسی نقشهها
یکی از مهمترین مراحل قبل از نصب سنسورها و ترانسمیترها، بررسی دقیق نقشههای مهندسی است. نقشههای P&ID اطلاعات کلی فرآیند، نقاط اندازهگیری، مسیرهای لولهکشی و تجهیزات اصلی را نشان میدهند و اولین مرجع برای تعیین محل نصب هستند. نقشههای Layout موقعیت فیزیکی تجهیزات، مسیرهای دسترسی، سکوها، استندها و فواصل بین تجهیزات را مشخص میکنند و کمک میکنند محل نصب از نظر فضا و دسترسی مناسب باشد. نقشههای Hook-up نحوه اتصال سنسور به فرآیند، نوع اتصالات، تجهیزات جانبی و روش نصب را توضیح میدهند. نقشههای Isometric مسیر دقیق لولهکشی، ارتفاعها، زوایا و نقاطی که احتمال تجمع رسوب یا حباب وجود دارد را مشخص میکنند. نقشههای Cable Routing مسیر عبور کابلها، فاصله از کابلهای قدرت و نقاطی که احتمال نویز وجود دارد را نشان میدهند. در نهایت، نقشههای Hazardous Area Classification محدودههای خطرناک را مشخص میکنند تا محل نصب با استانداردهای ایمنی مطابقت داشته باشد. بررسی دقیق این نقشهها باعث میشود محل نصب انتخابشده از نظر فنی، ایمنی و عملیاتی کاملاً مناسب باشد.
تست و تأیید محل نصب
قبل از نصب نهایی سنسورها و ترانسمیترها، باید محل نصب بهصورت میدانی بررسی و تأیید شود تا از مناسب بودن آن در شرایط واقعی اطمینان حاصل شود. در این مرحله، تیم مهندسی باید محل را بازدید کند و بررسی کند که آیا شرایط محیطی مانند دما، رطوبت، ارتعاش، تابش آفتاب یا وجود مواد خورنده با مشخصات تجهیزات سازگار است یا خیر. همچنین باید امکان دسترسی تکنسین برای تعمیرات، کالیبراسیون و بازرسیهای دورهای بررسی شود تا در آینده مشکلی ایجاد نشود. در این بازدید باید بررسی شود که آیا نصب سنسور یا ترانسمیتر با تجهیزات دیگر تداخل دارد یا خیر؛ برای مثال، ممکن است مسیر لولهکشی، کابلکشی یا سازههای مجاور مانع دسترسی یا نصب صحیح شوند. این مرحله یکی از مهمترین بخشهای اجرای پروژه است، زیرا بسیاری از مشکلات احتمالی تنها در بازدید میدانی قابل مشاهده هستند و با اصلاح محل نصب قبل از اجرا میتوان از هزینههای اضافی و مشکلات عملیاتی جلوگیری کرد.
اشتباهات رایج در انتخاب محل نصب
نصب سنسور در نقاط Dead Zone
یکی از رایجترین اشتباهات در پروژههای صنعتی، نصب سنسور در نقاطی است که جریان سیال در آنها دچار رکود یا کمتحرکی میشود؛ این نقاط که به Dead Zone معروف هستند، معمولاً در گوشهها، پشت زانوییها، در نزدیکی دیوارهها یا در بخشهایی از مخزن قرار دارند که جریان یکنواختی وجود ندارد. نصب سنسور در چنین نقاطی باعث میشود دادههای اندازهگیریشده نماینده واقعی فرآیند نباشند و اختلاف قابل توجهی بین مقدار واقعی و مقدار ثبتشده ایجاد شود. این خطا میتواند عملکرد سیستم کنترل را مختل کند، باعث تنظیمات اشتباه شود و حتی منجر به مصرف انرژی بیشتر یا کاهش کیفیت محصول گردد. انتخاب محل نصب باید بر اساس تحلیل دقیق جریان، بررسی نقشهها و بازدید میدانی انجام شود تا از قرارگیری سنسور در این نقاط جلوگیری شود.
نصب نزدیک به منابع ارتعاش
نصب سنسور در نزدیکی تجهیزاتی که ارتعاش شدید تولید میکنند، یکی دیگر از اشتباهات رایج است. تجهیزاتی مانند پمپها، کمپرسورها، موتورهای الکتریکی و خطوط بخار میتوانند ارتعاشات قابل توجهی ایجاد کنند که این ارتعاشات به سنسور منتقل شده و باعث ایجاد نویز در سیگنال، کاهش دقت اندازهگیری و حتی آسیب فیزیکی به سنسور میشوند. ارتعاش مداوم میتواند باعث شل شدن اتصالات، شکستگی بدنه سنسور یا ایجاد خطاهای متناوب شود. انتخاب محل نصب باید به گونهای باشد که سنسور در فاصلهای امن از منابع ارتعاش قرار گیرد یا در صورت اجبار، از پایههای ضد ارتعاش و روشهای تثبیتکننده استفاده شود تا اثرات ارتعاش به حداقل برسد.
عدم رعایت فاصله از تجهیزات الکتریکی
یکی دیگر از اشتباهات مهم، نصب سنسور در نزدیکی تجهیزات الکتریکی پرقدرت است. تجهیزاتی مانند تابلوهای برق، کابلهای قدرت، اینورترها و درایوها میتوانند میدانهای الکترومغناطیسی قوی ایجاد کنند که این میدانها باعث تداخل در سیگنال سنسور و ایجاد نویز الکتریکی میشوند. این تداخل میتواند باعث نوسان در خروجی، ارسال دادههای اشتباه و کاهش پایداری سیستم کنترل شود. رعایت فاصله مناسب از تجهیزات الکتریکی، استفاده از مسیرهای کابلکشی جداگانه و انتخاب محل نصب مناسب، از مهمترین اقداماتی است که باید برای جلوگیری از این مشکل انجام شود.
نصب در نقاط غیرقابل دسترس
نصب سنسور در نقاطی که دسترسی به آنها دشوار است، یکی از اشتباهاتی است که در بسیاری از پروژهها مشاهده میشود. این نقاط ممکن است در ارتفاع زیاد، پشت تجهیزات حجیم، در فضاهای تنگ یا در مناطقی باشند که نیازمند داربست یا تجهیزات خاص برای دسترسی هستند. چنین انتخابی باعث افزایش هزینه تعمیرات، طولانی شدن زمان توقف واحد و افزایش ریسک ایمنی برای تکنسینها میشود. انتخاب محل نصب باید به گونهای باشد که امکان دسترسی سریع، ایمن و بدون نیاز به تجهیزات اضافی فراهم باشد تا عملیات نگهداری و کالیبراسیون بهراحتی انجام شود.
عدم توجه به استانداردهای ایمنی
بیتوجهی به استانداردهای ایمنی یکی از خطرناکترین اشتباهات در انتخاب محل نصب سنسورها و ترانسمیترها است. در صنایع نفت، گاز، پتروشیمی و سایر محیطهای دارای خطر انفجار، محل نصب باید مطابق استانداردهای طبقهبندی مناطق خطرناک انتخاب شود. نصب سنسور در منطقهای که با سطح حفاظت آن سازگار نیست، میتواند منجر به بروز حوادث جدی، انفجار یا آسیب به تجهیزات شود. رعایت استانداردهای ایمنی، بررسی دقیق نقشههای Hazardous Area و هماهنگی با تیم HSE از ضروریترین مراحل انتخاب محل نصب است.
چکلیست نهایی انتخاب محل نصب
چکلیست کامل
چکلیست نهایی انتخاب محل نصب سنسورها و ترانسمیترها مجموعهای از معیارهای کلیدی است که باید قبل از اجرای نهایی نصب بررسی شوند. اولین معیار، بررسی دسترسی مناسب به محل نصب است تا تکنسین بتواند بدون مشکل عملیات تعمیر، سرویس و کالیبراسیون را انجام دهد. سپس باید بررسی شود که آیا سنسور در معرض لرزش قرار دارد یا خیر، زیرا ارتعاش میتواند باعث ایجاد نویز و کاهش دقت اندازهگیری شود. وجود نویز الکتریکی نیز باید ارزیابی شود تا از تداخل سیگنال جلوگیری شود. یکی از مهمترین موارد، اطمینان از این است که نقطه اندازهگیری نماینده واقعی فرآیند باشد و دادههای ثبتشده دقیق و قابل اعتماد باشند. رعایت استانداردهای ایمنی نیز ضروری است تا سنسور در منطقهای مناسب از نظر خطرات احتمالی نصب شود. کابلکشی باید بهینه، کوتاه و دور از منابع نویز باشد. شرایط محیطی مانند دما، رطوبت، نور خورشید و مواد خورنده نیز باید بررسی شوند تا سنسور در معرض آسیب قرار نگیرد. امکان کالیبراسیون در محل باید وجود داشته باشد تا عملیات نگهداری سادهتر و کمهزینهتر شود. بررسی کامل نقشهها، از جمله P&ID، Layout، Hook-up، Isometric و نقشههای مناطق خطرناک، یکی از مراحل ضروری است. در نهایت، تأیید تیم بهرهبرداری اهمیت زیادی دارد، زیرا این تیم در آینده بیشترین تعامل را با تجهیزات خواهد داشت و باید از مناسب بودن محل نصب اطمینان داشته باشد.
نتیجهگیری
انتخاب محل نصب سنسورها و ترانسمیترها یک کار ساده نیست؛ بلکه نیازمند دانش فنی، تجربه عملی، شناخت فرآیند، و رعایت استانداردهای بینالمللی است. با رعایت اصولی که در این مقاله بررسی شد، میتوان اطمینان داشت که اندازهگیریها دقیق، پایدار و قابل اعتماد خواهند بود و هزینههای نگهداری و توقفات اضطراری به حداقل میرسند.
