مقدمه
کابلکشی و ارتینگ در سیستمهای ابزار دقیق ، از حیاتیترین مراحل اجرای پروژههای صنعتی محسوب میشود. کوچکترین خطا در انتخاب کابل، مسیر عبور، شیلدینگ، اتصال زمین یا روش نصب میتواند باعث ایجاد نویز، خطای اندازهگیری، آسیب به تجهیزات، توقف خط تولید و حتی خطرات ایمنی شود. با وجود پیشرفت استانداردها و افزایش آگاهی، همچنان بسیاری از پروژهها با مشکلات تکراری در کابلکشی و ارتینگ مواجهاند؛ مشکلاتی که اغلب ناشی از بیتوجهی به اصول پایه، عدم رعایت استانداردهای بینالمللی و اجرای غیرحرفهای هستند.
در این مقاله، مهمترین اشتباهات رایج در کابلکشی و ارتینگ تجهیزات ابزار دقیق را بررسی میکنیم و برای هر مورد، راهکارهای عملی و قابل اجرا ارائه میدهیم. این متن بهگونهای نوشته شده که هم برای مهندسان طراح و هم تکنسینهای اجرایی قابل استفاده باشد.
اشتباهات رایج در کابلکشی ابزار دقیق
انتخاب نادرست نوع کابل
یکی از بنیادیترین و در عین حال رایجترین اشتباهاتی که در کابلکشی سیستمهای ابزار دقیق مشاهده میشود، انتخاب نادرست نوع کابل است. بسیاری از مشکلات نویز، خطای اندازهگیری، ناپایداری سیگنال و حتی خرابی تجهیزات، ریشه در همین مرحله ابتدایی دارند. انتخاب کابل باید بر اساس ماهیت سیگنال، نوع تجهیز، شرایط محیطی، فاصله انتقال، سطح نویز محیط و استانداردهای طراحی انجام شود. با این حال در بسیاری از پروژهها، کابلها تنها بر اساس موجودی انبار یا تجربههای قبلی انتخاب میشوند و این موضوع باعث میشود کابل مورد استفاده هیچ تناسبی با نیاز واقعی سیستم نداشته باشد.
در سیستمهای ابزار دقیق، سیگنالهای آنالوگ به شدت نسبت به نویز الکترومغناطیسی حساس هستند. زمانی که به جای کابلهای شیلددار از کابلهای معمولی استفاده میشود، سیگنالهای میلیولت و میلیآمپر به راحتی تحت تأثیر میدانهای الکتریکی و مغناطیسی قرار میگیرند. این مسئله باعث ایجاد نوسان، خطای لحظهای، Offset و Drift در خروجی ترانسمیترها میشود. در بسیاری از صنایع، بهویژه نفت و گاز، همین خطاهای کوچک میتوانند منجر به تصمیمگیری اشتباه سیستم کنترل و در نهایت توقف فرآیند شوند. بنابراین استفاده از کابلهای شیلددار جفتتابیده برای سیگنالهای آنالوگ نه یک توصیه، بلکه یک الزام استاندارد است.
در مورد سنسورهای حساس مانند RTD، ترموکوپل یا سنسورهای فرکانس بالا، استفاده از کابلهای جفتتابیده نشده یکی دیگر از خطاهای رایج است. زوجتابیدگی کابل باعث کاهش اثر نویز القایی و افزایش ایمنی سیگنال میشود. زمانی که کابل فاقد این ویژگی باشد، کوچکترین نویز محیطی میتواند اختلاف پتانسیل بین رشتهها ایجاد کند و دقت اندازهگیری را به شدت کاهش دهد. برای مثال، در RTD سه سیمه یا چهار سیمه، اگر کابل مناسب استفاده نشود، مقاومت اضافی کابل به عنوان خطای اندازهگیری وارد سیستم میشود و دمای واقعی بهدرستی نمایش داده نمیشود.
انتخاب سطح مقطع نامناسب نیز یکی از مشکلات مهم در پروژههاست. بسیاری از ترانسمیترها تغذیهشونده هستند و جریان مصرفی آنها در طول مسیر کابل باید بدون افت ولتاژ تأمین شود. زمانی که سطح مقطع کابل کمتر از مقدار مورد نیاز انتخاب شود، افت ولتاژ در طول مسیر باعث میشود ترانسمیتر در شرایط ناپایدار کار کند یا حتی ریست شود. این مشکل معمولاً در پروژههایی دیده میشود که فاصله بین اتاق کنترل و فیلد زیاد است و کابلهای با سطح مقطع پایین به دلیل قیمت کمتر انتخاب میشوند. در حالی که استانداردها بهطور واضح حداقل سطح مقطع را بر اساس طول مسیر و جریان مصرفی مشخص کردهاند.
از سوی دیگر، شرایط محیطی نیز نقش مهمی در انتخاب کابل دارد. در محیطهای صنعتی که در معرض مواد شیمیایی، روغن، بخار، UV یا رطوبت شدید هستند، استفاده از کابلهای با روکش نامناسب میتواند باعث ترکخوردگی، خشکشدن، خوردگی یا از بین رفتن عایق شود. این موضوع نه تنها باعث ایجاد اتصال کوتاه و خرابی تجهیزات میشود، بلکه خطرات ایمنی جدی نیز ایجاد میکند. برای مثال، در محیطهای خورنده باید از کابلهای با روکش XLPE یا PE استفاده شود و در محیطهای روباز، کابل باید مقاومت کافی در برابر UV داشته باشد. بسیاری از پروژهها به دلیل بیتوجهی به این نکته، پس از چند ماه با کابلهایی مواجه میشوند که عایق آنها پوستهپوسته شده و نیاز به تعویض کامل دارند.
در مجموع، انتخاب نادرست نوع کابل یکی از ریشهایترین مشکلات در اجرای سیستمهای ابزار دقیق است. این اشتباه معمولاً در ظاهر ساده به نظر میرسد، اما اثرات آن در عملکرد سیستم بسیار عمیق و گسترده است. انتخاب صحیح کابل باید بر اساس استانداردهای بینالمللی، مشخصات تجهیز، شرایط محیطی و نیازهای عملیاتی انجام شود. هرگونه سهلانگاری در این مرحله میتواند هزینههای سنگینی در مراحل بهرهبرداری، نگهداری و تعمیرات ایجاد کند و حتی باعث توقف کامل فرآیند شود.
راهکار برای انتخاب صحیح نوع کابل
برای انتخاب صحیح کابل در سیستمهای ابزار دقیق، لازم است ماهیت سیگنال و شرایط محیطی بهطور دقیق بررسی شود. در سیگنالهای آنالوگ که معمولاً شدت جریان یا ولتاژ بسیار پایینی دارند، استفاده از کابل شیلددار جفتتابیده ضروری است. این نوع کابل با داشتن شیلد مناسب و زوجتابیدگی استاندارد، میزان نویز القایی را به حداقل میرساند و از نوسان سیگنال جلوگیری میکند. در بسیاری از پروژهها مشاهده میشود که به دلیل استفاده از کابلهای معمولی، سیگنالهای میلیآمپری دچار نوسان شده و سیستم کنترل عملکرد ناپایداری پیدا میکند. انتخاب کابل شیلددار جفتتابیده در این شرایط نهتنها کیفیت سیگنال را تضمین میکند، بلکه از بروز خطاهای اندازهگیری و توقف فرآیند نیز جلوگیری میکند.
در مورد سنسورهای RTD، انتخاب کابل سه یا چهار سیمه با جفتهای مجزا اهمیت بسیار زیادی دارد. RTDها به تغییرات بسیار کوچک مقاومت حساس هستند و اگر کابل مناسب استفاده نشود، مقاومت اضافی کابل بهعنوان خطای اندازهگیری وارد سیستم میشود. کابلهای سه یا چهار سیمه با زوجهای مجزا باعث میشوند مقاومت مسیر بهدرستی جبران شود و دمای واقعی با دقت بالا اندازهگیری گردد. در پروژههایی که از کابلهای نامناسب استفاده شده، اختلاف دماهای چند درجهای مشاهده شده که در صنایع حساس مانند داروسازی یا پتروشیمی میتواند خسارتبار باشد.
برای سنسورهای دیجیتال، استفاده از کابلهای زوج تابیده با امپدانس مشخص ضروری است. سیگنالهای دیجیتال، بهویژه سیگنالهای پالس یا پروتکلهایی مانند Modbus، HART یا Profibus، نیازمند کابلهایی هستند که امپدانس مشخص و ثابتی داشته باشند. اگر کابل با امپدانس اشتباه انتخاب شود، بازتاب سیگنال، تلفات انرژی و خطاهای ارتباطی رخ میدهد. این مشکل معمولاً در پروژههایی دیده میشود که کابلهای دیجیتال با کابلهای معمولی جایگزین شدهاند و سیستم دچار قطع و وصلهای مکرر یا خطاهای ارتباطی شده است.
در محیطهای خورنده یا دارای شرایط سخت صنعتی، انتخاب کابل با روکش مناسب اهمیت حیاتی دارد. کابلهای PVC یا XLPE مقاوم در برابر مواد شیمیایی، رطوبت، UV و دماهای بالا طراحی شدهاند و در محیطهای صنعتی عملکرد بسیار بهتری دارند. استفاده از کابلهای با روکش PE نیز در محیطهای روباز یا مناطقی که در معرض نور خورشید هستند توصیه میشود. در بسیاری از پروژهها، استفاده از کابلهای نامناسب باعث ترکخوردگی، خشکشدن یا از بین رفتن عایق شده و در نهایت منجر به اتصال کوتاه و خرابی تجهیزات شده است. انتخاب صحیح روکش کابل، طول عمر سیستم را افزایش میدهد و هزینههای نگهداری را بهطور چشمگیری کاهش میدهد.
بیتوجهی به مسیر عبور کابل

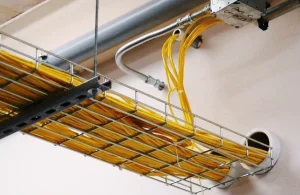

مسیر عبور کابلها یکی از مهمترین بخشهای طراحی و اجرای سیستمهای ابزار دقیق است و باید بر اساس استانداردهای IEC و ISA انجام شود. یکی از اشتباهات رایج، عبور کابلهای ابزار دقیق در کنار کابلهای قدرت است. کابلهای قدرت به دلیل جریان بالا، میدان مغناطیسی قوی ایجاد میکنند و این میدان میتواند نویز شدیدی روی سیگنالهای ابزار دقیق القا کند. زمانی که کابلهای سیگنال در کنار کابلهای قدرت قرار میگیرند، نوسان، خطای اندازهگیری و حتی قطع و وصل سیگنال رخ میدهد. این مشکل در پروژههایی که سینی کابل مشترک استفاده شده بسیار شایع است.
یکی دیگر از مشکلات، عبور کابلها از مسیرهایی است که دارای نویز الکترومغناطیسی شدید هستند. تجهیزات صنعتی مانند موتورهای بزرگ، اینورترها، ژنراتورها و ترانسفورماتورها میدانهای الکترومغناطیسی قوی تولید میکنند. عبور کابل ابزار دقیق از کنار این تجهیزات باعث میشود سیگنالهای حساس دچار اختلال شوند. همچنین عبور کابل از کنار تجهیزات با دمای بالا میتواند باعث آسیب به عایق کابل و کاهش عمر مفید آن شود. در برخی پروژهها مشاهده شده که کابلها از کنار لولههای بخار یا تجهیزات حرارتی عبور داده شدهاند و پس از مدت کوتاهی دچار سوختگی یا تغییر شکل شدهاند.
مسیرهای دارای لرزش شدید نیز برای کابلکشی ابزار دقیق مناسب نیستند. لرزش مداوم باعث شلشدن اتصالات، آسیب به شیلد، پارگی عایق و حتی قطعشدن رشتههای داخلی کابل میشود. در محیطهایی مانند پمپخانهها یا اطراف کمپرسورها، کابلها باید از مسیرهای کملرزش عبور داده شوند یا با استفاده از ساپورتهای مناسب تثبیت شوند.
راهکار برای انتخاب مسیر صحیح کابل
برای جلوگیری از مشکلات ناشی از مسیر عبور نامناسب، باید حداقل فاصله سی سانتیمتر بین کابلهای ابزار دقیق و کابلهای قدرت رعایت شود. این فاصله باعث کاهش اثر میدان مغناطیسی کابلهای قدرت بر سیگنالهای ابزار دقیق میشود. استفاده از سینیهای جداگانه برای سیگنالهای آنالوگ، دیجیتال و قدرت نیز یکی از اصول مهم طراحی است. این تفکیک باعث میشود هر نوع سیگنال در محیطی با کمترین میزان نویز قرار گیرد و احتمال تداخل سیگنالها به حداقل برسد.
عبور کابلها از مسیرهای کملرزش و کمحرارت نیز اهمیت زیادی دارد. انتخاب مسیر مناسب نهتنها از آسیب فیزیکی به کابل جلوگیری میکند، بلکه طول عمر کابل و پایداری سیگنال را افزایش میدهد. در محیطهای دارای نویز شدید، استفاده از لولههای فلزی یا کانالهای محافظ میتواند نقش مهمی در کاهش نویز و محافظت از کابلها داشته باشد. این روش بهویژه در محیطهایی که تجهیزات قدرت یا تجهیزات الکترونیکی سنگین وجود دارد بسیار مؤثر است.
اشتباه در شیلدینگ و اتصال شیلد

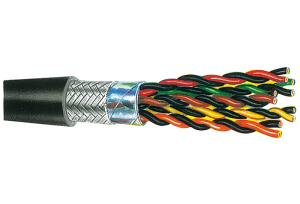

شیلدینگ یکی از حساسترین و مهمترین بخشهای کابلکشی ابزار دقیق است و کوچکترین اشتباه در اتصال شیلد میتواند باعث ایجاد نویز، حلقه زمین و اختلال در سیگنال شود. یکی از اشتباهات رایج، اتصال شیلد در دو طرف کابل است. این کار باعث ایجاد حلقه زمین میشود و جریانهای ناخواسته در شیلد به وجود میآید که نویز شدیدی روی سیگنال القا میکند. در بسیاری از پروژهها مشاهده شده که به دلیل اتصال شیلد در دو طرف، سیگنالهای آنالوگ دچار نوسان شدید شدهاند.
رها کردن شیلد بدون اتصال نیز یکی دیگر از اشتباهات رایج است. شیلد زمانی مؤثر است که بهدرستی به زمین متصل شود. اگر شیلد بدون اتصال رها شود، عملاً هیچ نقشی در کاهش نویز نخواهد داشت. اتصال شیلد به نول بهجای ارت نیز اشتباه خطرناکی است، زیرا نول در بسیاری از سیستمها دارای جریان برگشتی است و این جریان میتواند نویز شدیدی ایجاد کند. اتصال شیلد به بدنه تابلو بهصورت تصادفی نیز باعث ایجاد مسیرهای ناخواسته و افزایش نویز میشود.
راهکار برای اجرای صحیح شیلدینگ
برای اجرای صحیح شیلدینگ، شیلد باید فقط در یک سمت کابل متصل شود و معمولاً این اتصال در سمت DCS یا PLC انجام میشود. اتصال یکطرفه باعث جلوگیری از ایجاد حلقه زمین و کاهش جریانهای ناخواسته میشود. استفاده از ترمینالهای مخصوص شیلد نیز اهمیت زیادی دارد، زیرا این ترمینالها اتصال مطمئن و استانداردی فراهم میکنند و از تماس تصادفی شیلد با بدنه فلزی جلوگیری میکنند. همچنین در محیطهای نویزی، استفاده از کابلهایی با فویل و براس مناسب میتواند نقش مهمی در کاهش نویز و افزایش کیفیت سیگنال داشته باشد.
اشتباه در تفکیک کابلهای آنالوگ و دیجیتال
یکی از مهمترین خطاهایی که در پروژههای ابزار دقیق مشاهده میشود، عدم تفکیک صحیح کابلهای آنالوگ و دیجیتال است. سیگنالهای دیجیتال، بهویژه سیگنالهای پالس با فرکانس بالا، میدانهای الکترومغناطیسی قابل توجهی تولید میکنند و این میدانها میتوانند بهراحتی روی سیگنالهای آنالوگ اثر بگذارند. سیگنالهای آنالوگ معمولاً بسیار حساس هستند و کوچکترین نویز میتواند باعث نوسان، خطای اندازهگیری یا تغییرات ناخواسته در خروجی شود. زمانی که کابلهای آنالوگ و دیجیتال در یک مسیر مشترک قرار میگیرند، احتمال القای نویز به شدت افزایش پیدا میکند. این مشکل در پروژههایی که کابلها در یک سینی مشترک قرار داده شدهاند یا از یک گلند مشترک عبور داده شدهاند بسیار شایع است. حتی عبور کابلها از یک لوله مشترک نیز میتواند باعث ایجاد تداخل شدید شود، زیرا فاصله فیزیکی کم و محیط بسته لوله، شرایط را برای القای نویز مناسبتر میکند. این اشتباه ساده میتواند باعث بروز خطاهای جدی در سیستم کنترل و کاهش دقت اندازهگیری شود.
راهکار برای تفکیک صحیح کابلهای آنالوگ و دیجیتال
برای جلوگیری از تداخل سیگنالها، لازم است کابلهای آنالوگ و دیجیتال در مسیرهای کاملاً جداگانه عبور داده شوند. استفاده از سینیهای مجزا برای هر نوع سیگنال یکی از اصول مهم طراحی است و باعث میشود هر گروه از کابلها در محیطی با کمترین میزان نویز قرار گیرد. اگر تفکیک کامل امکانپذیر نباشد، باید حداقل فاصله بیست سانتیمتر بین کابلهای آنالوگ و دیجیتال رعایت شود تا میدان الکترومغناطیسی کابلهای دیجیتال تأثیر کمتری بر سیگنالهای آنالوگ داشته باشد. همچنین استفاده از گلندهای جداگانه برای هر نوع سیگنال اهمیت زیادی دارد، زیرا گلند مشترک میتواند نقطهای برای انتقال نویز باشد. برچسبگذاری دقیق کابلها نیز نقش مهمی در جلوگیری از اختلاط دارد، زیرا در بسیاری از پروژهها اشتباهات ناشی از تشخیص نادرست کابلها باعث قرار گرفتن آنها در مسیرهای اشتباه میشود. مستندسازی صحیح و برچسبگذاری استاندارد، احتمال بروز این خطاها را به حداقل میرساند.
اشتباه در شمارهگذاری و مستندسازی
در بسیاری از پروژههای صنعتی، کابلکشی بهصورت فیزیکی انجام میشود اما مستندسازی آن یا ناقص است یا اصلاً انجام نمیشود. این موضوع یکی از رایجترین مشکلات در فاز بهرهبرداری و نگهداری است. شمارهگذاری غیر استاندارد کابلها باعث میشود تکنسینها نتوانند مسیر کابل را بهدرستی تشخیص دهند و در زمان بروز خطا، پیدا کردن کابل صحیح بسیار دشوار میشود. عدم ثبت مسیر کابل در نقشهها نیز باعث میشود در زمان تعمیرات یا توسعه سیستم، تیم اجرایی مجبور به جستوجوی طولانی و پرهزینه شود. همچنین ثبت نکردن نوع کابل، شیلدینگ و مشخصات فنی آن باعث میشود در آینده امکان جایگزینی صحیح کابل وجود نداشته باشد. نبود نقشه As-Built نیز یکی از مشکلات اساسی است، زیرا نقشههای اولیه معمولاً با اجرای واقعی تفاوت دارند و بدون As-Built، هیچ مرجع دقیقی برای بررسی وضعیت واقعی کابلکشی وجود ندارد.
راهکار برای شمارهگذاری و مستندسازی صحیح
برای رفع مشکلات مربوط به مستندسازی، استفاده از لیبلهای مقاوم در برابر UV، رطوبت و شرایط محیطی ضروری است. این لیبلها باید بهگونهای انتخاب شوند که در طول زمان دچار محو شدن یا جدا شدن نشوند. ثبت مسیر کابل در نقشهها نیز اهمیت زیادی دارد و باید پس از اجرای کابلکشی، مسیر واقعی کابلها در نقشهها اصلاح و ثبت شود. تهیه نقشه As-Built دقیق پس از پایان کار یکی از مهمترین مراحل پروژه است و باید با دقت کامل انجام شود تا وضعیت واقعی کابلکشی در اختیار تیم بهرهبرداری قرار گیرد. استفاده از نرمافزارهای مدیریت کابل مانند Cable Schedule نیز میتواند کمک زیادی به نظمدهی اطلاعات، ثبت مشخصات کابلها و مدیریت بهتر شبکه کابلکشی کند. این نرمافزارها امکان جستوجوی سریع، ثبت تغییرات و مدیریت نسخهها را فراهم میکنند و از بروز خطاهای انسانی جلوگیری میکنند.
اشتباه در تفکیک ارت ابزار دقیق و ارت قدرت
یکی از بزرگترین اشتباهاتی که در سیستمهای ابزار دقیق مشاهده میشود، استفاده از یک شبکه ارت مشترک برای تجهیزات قدرت و تجهیزات ابزار دقیق است. این کار باعث انتقال نویز از سیستم قدرت به سیستم ابزار دقیق میشود و دقت اندازهگیری را بهشدت کاهش میدهد. تجهیزات قدرت معمولاً جریانهای بالا و نویزهای الکتریکی قابل توجهی تولید میکنند و زمانی که ارت آنها با ارت ابزار دقیق مشترک باشد، این نویزها بهراحتی وارد سیستم ابزار دقیق میشوند. علاوه بر این، استفاده از ارت مشترک باعث افزایش مقاومت زمین میشود و این موضوع میتواند عملکرد صحیح تجهیزات ابزار دقیق را مختل کند. ایجاد حلقههای ناخواسته نیز یکی دیگر از مشکلات ارت مشترک است و این حلقهها میتوانند باعث ایجاد جریانهای ناخواسته و نویزهای شدید شوند. در نهایت، دقت اندازهگیری تجهیزات ابزار دقیق کاهش مییابد و سیستم کنترل دچار خطاهای مکرر میشود.
راهکار برای تفکیک صحیح ارت ابزار دقیق و قدرت
برای جلوگیری از مشکلات ناشی از ارت مشترک، باید شبکه ارت ابزار دقیق کاملاً جدا از شبکه ارت قدرت اجرا شود. این تفکیک باعث میشود نویزهای سیستم قدرت وارد سیستم ابزار دقیق نشوند و دقت اندازهگیری حفظ شود. اتصال شبکههای ارت فقط در یک نقطه، که به آن Single Point Bonding گفته میشود، یکی از اصول مهم طراحی است و از ایجاد حلقههای ناخواسته جلوگیری میکند. استفاده از باسبار اختصاصی برای ارت ابزار دقیق نیز اهمیت زیادی دارد، زیرا این باسبار یک نقطه مرجع تمیز و بدون نویز برای تجهیزات ابزار دقیق فراهم میکند. اجرای صحیح این اصول باعث افزایش پایداری سیستم، کاهش نویز و افزایش دقت اندازهگیری میشود.
اتصال اشتباه شیلد به ارت
یکی از اشتباهات رایج در پروژههای ابزار دقیق، اتصال شیلد کابل به هر نقطه ارتی است که در دسترس باشد. بسیاری از تکنسینها بدون توجه به اصول استاندارد، شیلد را به نزدیکترین نقطه ارت متصل میکنند و این کار باعث ایجاد حلقه زمین و افزایش نویز میشود. زمانی که شیلد بهصورت اشتباه متصل شود، بهجای کاهش نویز، خود به منبعی برای انتقال نویز تبدیل میشود. ایجاد حلقه زمین باعث میشود جریانهای ناخواسته در شیلد جریان پیدا کنند و این جریانها نویز شدیدی روی سیگنال القا میکنند. کاهش کیفیت سیگنال و نوسان در خروجی ترانسمیترها از نتایج رایج این اشتباه است.
راهکار برای اتصال صحیح شیلد
برای اجرای صحیح شیلدینگ، شیلد باید فقط در یک سمت کابل متصل شود و این اتصال معمولاً در سمت اتاق کنترل یا DCS انجام میشود. اتصال یکطرفه از ایجاد حلقه زمین جلوگیری میکند و باعث میشود شیلد نقش واقعی خود را در کاهش نویز ایفا کند. اتصال شیلد باید به ارت تمیز یا Clean Earth انجام شود تا نویزهای سیستم قدرت وارد مسیر شیلد نشوند. استفاده از ترمینالهای مخصوص شیلد نیز اهمیت زیادی دارد، زیرا این ترمینالها اتصال استاندارد و مطمئنی فراهم میکنند و از تماس تصادفی شیلد با بدنه فلزی جلوگیری میکنند. اجرای صحیح این اصول باعث افزایش کیفیت سیگنال و کاهش نویز در سیستم ابزار دقیق میشود.
مقاومت بالای سیستم ارت
مقاومت بالای سیستم ارت یکی از مشکلات اساسی در عملکرد تجهیزات ابزار دقیق است و زمانی رخ میدهد که مسیر تخلیه جریانهای ناخواسته به زمین کیفیت لازم را نداشته باشد. اگر مقاومت ارت از حد استاندارد بالاتر باشد، سیستم ابزار دقیق دچار خطاهای متعدد میشود، زیرا تجهیزات ابزار دقیق برای عملکرد صحیح نیازمند یک مرجع پتانسیل پایدار و بدون نویز هستند. یکی از دلایل افزایش مقاومت ارت، استفاده از الکترودهای نامناسب است. الکترودهایی که کیفیت پایین دارند یا از جنسهای غیراستاندارد ساخته شدهاند، نمیتوانند رسانایی کافی را فراهم کنند و در نتیجه مقاومت زمین افزایش مییابد. خوردگی الکترود نیز یکی از عوامل مهم است، زیرا با گذشت زمان، الکترودهای فلزی در تماس با خاک دچار زنگزدگی و کاهش سطح مؤثر میشوند و این موضوع باعث افزایش مقاومت میشود. عدم استفاده از بنتونیت یا مواد بهبوددهنده نیز میتواند باعث شود خاک اطراف الکترود رسانایی کافی نداشته باشد و سیستم ارت عملکرد مطلوبی نداشته باشد. علاوه بر این، اتصالات شل یا زنگزده در مسیر ارت نیز باعث افزایش مقاومت و ایجاد اختلال در عملکرد سیستم میشود. این مشکلات در مجموع باعث میشوند تجهیزات ابزار دقیق نتوانند سیگنالها را بهدرستی پردازش کنند و خطاهای اندازهگیری افزایش یابد.
راهکار برای کاهش مقاومت سیستم ارت
برای کاهش مقاومت سیستم ارت و حفظ عملکرد صحیح تجهیزات ابزار دقیق، اندازهگیری دورهای مقاومت زمین ضروری است. این اندازهگیری باید با دستگاههای استاندارد و در فواصل زمانی مشخص انجام شود تا هرگونه تغییر در مقاومت زمین بهموقع شناسایی شود. استفاده از الکترودهای مسی یا گالوانیزه استاندارد نیز اهمیت زیادی دارد، زیرا این الکترودها مقاومت کمی دارند و در برابر خوردگی مقاومتر هستند. استفاده از مواد کاهنده مقاومت مانند بنتونیت یا ترکیبات بهبوددهنده خاک نیز میتواند رسانایی خاک را افزایش دهد و مقاومت زمین را به حد استاندارد برساند. بازبینی اتصالات هر شش ماه نیز یکی از اقدامات ضروری است، زیرا اتصالات شل یا زنگزده میتوانند مقاومت مسیر ارت را افزایش دهند و باعث ایجاد نویز و اختلال در سیستم شوند. اجرای این راهکارها باعث افزایش پایداری سیستم، کاهش خطاهای اندازهگیری و افزایش عمر تجهیزات میشود.
اشتباه در همبندی
همبندی یا Bonding یکی از مهمترین بخشهای سیستم ارتینگ است و نقش اساسی در ایجاد یک مرجع پتانسیل یکنواخت در کل سیستم دارد. همبندی نادرست باعث ایجاد اختلاف پتانسیل بین بخشهای مختلف سیستم میشود و این اختلاف پتانسیل میتواند منجر به ایجاد نویز، جریانهای ناخواسته و اختلال در عملکرد تجهیزات ابزار دقیق شود. یکی از اشتباهات رایج در همبندی، اتصال چند نقطهای است. زمانی که چند نقطه مختلف بهطور همزمان به زمین متصل میشوند، حلقههای ناخواسته ایجاد میشود و این حلقهها باعث جریانهای گردشی میشوند که نویز شدیدی تولید میکنند. اتصال به بدنه فلزی بدون بررسی نیز یکی دیگر از اشتباهات رایج است، زیرا بدنه فلزی ممکن است خود دارای پتانسیل متفاوتی باشد و این موضوع باعث ایجاد اختلاف پتانسیل و نویز شود. استفاده از کابلهای نامناسب برای همبندی نیز میتواند باعث افزایش مقاومت مسیر و کاهش کیفیت اتصال شود. این مشکلات در مجموع باعث کاهش دقت اندازهگیری و ایجاد اختلال در عملکرد سیستم کنترل میشود.
راهکار برای اجرای صحیح همبندی
برای اجرای صحیح همبندی، باید سیستم همبندی بهصورت تکنقطهای طراحی و اجرا شود. این روش باعث میشود تمام تجهیزات به یک نقطه مرجع مشترک متصل شوند و اختلاف پتانسیل بین بخشهای مختلف سیستم از بین برود. استفاده از کابلهای مسی با سطح مقطع مناسب نیز اهمیت زیادی دارد، زیرا کابلهای با سطح مقطع کم نمیتوانند جریانهای ناخواسته را بهخوبی تخلیه کنند و باعث افزایش مقاومت مسیر میشوند. جلوگیری از اتصالهای تصادفی نیز یکی از اصول مهم است، زیرا اتصالهای ناخواسته میتوانند حلقههای اضافی ایجاد کنند و باعث افزایش نویز شوند. اجرای صحیح این اصول باعث افزایش پایداری سیستم، کاهش نویز و افزایش دقت اندازهگیری میشود.
خطای اندازهگیری
خطای اندازهگیری یکی از مهمترین پیامدهای اشتباهات کابلکشی و ارتینگ است. سیگنالهای آنالوگ بهشدت به نویز حساس هستند و کوچکترین خطا در کابلکشی یا ارتینگ میتواند باعث نوسان سیگنال، ایجاد Offset، Drift یا قطع و وصل لحظهای شود. این خطاها معمولاً در سیستمهای حساس مانند کنترل دما، فشار یا فلو مشاهده میشوند و میتوانند باعث عملکرد نادرست سیستم کنترل شوند. در بسیاری از پروژهها مشاهده شده که نویز ناشی از کابلکشی نامناسب باعث شده ترانسمیترها مقادیر اشتباه ارسال کنند و سیستم کنترل تصمیمات نادرستی بگیرد. این خطاها در صنایع حساس مانند نفت، گاز و داروسازی میتوانند خسارتهای سنگینی ایجاد کنند.
آسیب به تجهیزات
نویز شدید یا اختلاف پتانسیل ناشی از کابلکشی و ارتینگ نامناسب میتواند باعث آسیب جدی به تجهیزات ابزار دقیق شود. کارتهای ورودی و خروجی در سیستمهای DCS و PLC بسیار حساس هستند و نویز شدید میتواند باعث سوختن آنها شود. ترانسمیترها نیز در برابر اختلاف پتانسیل آسیبپذیر هستند و ممکن است دچار خرابی یا کاهش عمر مفید شوند. سنسورها نیز در معرض خطر هستند و نویز یا جریانهای ناخواسته میتواند باعث خرابی آنها شود. این مشکلات باعث افزایش هزینههای تعمیرات و تعویض تجهیزات میشود و در برخی موارد ممکن است باعث توقف کامل سیستم شود.
توقف خط تولید
در صنایع حساس مانند نفت، گاز، پتروشیمی و داروسازی، کوچکترین خطا در سیستم ابزار دقیق میتواند باعث توقف کامل خط تولید شود. خطاهای ناشی از کابلکشی یا ارتینگ معمولاً بهصورت ناگهانی رخ میدهند و تشخیص علت آنها زمانبر است. این توقفها میتوانند خسارتهای مالی سنگینی ایجاد کنند و در برخی موارد باعث ایجاد خطرات ایمنی نیز شوند. به همین دلیل اجرای صحیح کابلکشی و ارتینگ اهمیت بسیار زیادی دارد و باید با دقت کامل انجام شود.
افزایش هزینههای نگهداری
خطاهای ناشی از کابلکشی و ارتینگ معمولاً دیر تشخیص داده میشوند و هزینه رفع آنها بسیار بالاست. در بسیاری از پروژهها مشاهده شده که تیمهای نگهداری ساعتها یا حتی روزها زمان صرف پیدا کردن علت خطا کردهاند و در نهایت مشخص شده که مشکل از یک اتصال شل، یک کابل نامناسب یا یک ارت با مقاومت بالا بوده است. این مشکلات باعث افزایش هزینههای نگهداری و کاهش بهرهوری سیستم میشود. اجرای صحیح کابلکشی و ارتینگ از ابتدا میتواند از بروز این مشکلات جلوگیری کند و هزینههای نگهداری را بهطور چشمگیری کاهش دهد.
پیروی از استانداردهای بینالمللی
یکی از مهمترین روشها برای جلوگیری از خطا در کابلکشی و ارتینگ تجهیزات ابزار دقیق، پیروی از استانداردهای بینالمللی است. این استانداردها حاصل دهها سال تجربه، تحقیق و تحلیل در صنایع مختلف هستند و رعایت آنها باعث افزایش ایمنی، کاهش نویز، بهبود دقت اندازهگیری و افزایش عمر تجهیزات میشود. استاندارد IEC 60364 اصول کلی طراحی و اجرای سیستمهای الکتریکی را مشخص میکند و بهویژه در بخش ارتینگ و حفاظت الکتریکی کاربرد فراوانی دارد. استاندارد IEC 60079 مربوط به محیطهای انفجاری است و در صنایع نفت و گاز اهمیت حیاتی دارد، زیرا نوع کابل، روش نصب و نحوه اتصال شیلد در این محیطها باید کاملاً مطابق با این استاندارد باشد. استاندارد ISA RP 12.6 نیز دستورالعملهای دقیقی برای کابلکشی ابزار دقیق ارائه میدهد و بسیاری از شرکتهای بزرگ نفت و گاز از آن بهعنوان مرجع اصلی استفاده میکنند. استاندارد IEEE 80 نیز اصول طراحی سیستمهای ارتینگ در پستها و تأسیسات صنعتی را مشخص میکند و رعایت آن باعث کاهش مقاومت زمین و افزایش ایمنی میشود. در نهایت، استاندارد NEC نیز مجموعهای از قوانین و مقررات برای نصب تجهیزات الکتریکی است که در بسیاری از پروژههای بینالمللی مورد استفاده قرار میگیرد. پیروی از این استانداردها باعث میشود سیستم ابزار دقیق با کمترین میزان خطا و بیشترین پایداری عمل کند.
استفاده از تکنسینهای آموزشدیده
بخش زیادی از خطاهای کابلکشی و ارتینگ ناشی از اجرای غیرحرفهای و کمبود دانش فنی در تیمهای اجرایی است. حتی اگر طراحی سیستم کاملاً مطابق استاندارد باشد، اجرای نادرست میتواند تمام زحمات مرحله طراحی را بیاثر کند. تکنسینهای آموزشدیده با اصول کابلکشی، روشهای صحیح شیلدینگ، نحوه تفکیک سیگنالها، روشهای صحیح گلندگذاری، اصول ارتینگ و همبندی و همچنین استانداردهای بینالمللی آشنا هستند. این افراد میدانند که کوچکترین اشتباه مانند اتصال اشتباه شیلد، عبور کابل از مسیر نامناسب یا استفاده از گلند اشتباه میتواند باعث ایجاد نویز، خطای اندازهگیری یا حتی خرابی تجهیزات شود. استفاده از تکنسینهای آموزشدیده باعث افزایش کیفیت اجرا، کاهش خطاهای انسانی و افزایش پایداری سیستم میشود. در پروژههای بزرگ، معمولاً شرکتها دورههای آموزشی داخلی برگزار میکنند تا تیمهای اجرایی با آخرین استانداردها و روشهای نصب آشنا شوند.
تست و بازرسی دورهای
یکی از بهترین روشها برای جلوگیری از بروز خطا در سیستم ابزار دقیق، انجام تستها و بازرسیهای دورهای است. تست مقاومت زمین یکی از مهمترین تستهاست و باید در فواصل زمانی مشخص انجام شود تا هرگونه افزایش مقاومت زمین بهموقع شناسایی شود. تست پیوستگی شیلد نیز اهمیت زیادی دارد، زیرا شیلد باید بهصورت صحیح و بدون قطعشدگی در طول مسیر متصل باشد تا بتواند نویز را کاهش دهد. تست نویز نیز یکی از تستهای ضروری است و با استفاده از تجهیزات مخصوص انجام میشود تا میزان نویز القایی در کابلها اندازهگیری شود. تست سلامت کابل نیز شامل بررسی عایق، شیلد، اتصالات و وضعیت فیزیکی کابل است. این تستها باعث میشوند مشکلات قبل از تبدیل شدن به خطاهای جدی شناسایی شوند و از توقف خط تولید جلوگیری شود. در بسیاری از صنایع، این تستها بهصورت دورهای و طبق برنامه نگهداری پیشگیرانه انجام میشود.
مستندسازی کامل
مستندسازی یکی از مهمترین بخشهای مدیریت کابلکشی و ارتینگ است و نقش اساسی در نگهداری، تعمیرات و توسعه سیستم دارد. Cable Schedule یکی از مهمترین اسناد پروژه است و شامل اطلاعات دقیق کابلها، نوع کابل، مسیر، شمارهگذاری و مقصد آنهاست. Loop Diagram نیز نقشهای است که ارتباط بین تجهیزات فیلد و سیستم کنترل را نشان میدهد و برای عیبیابی بسیار ضروری است. نقشه Hook-up نیز نحوه اتصال تجهیزات ابزار دقیق را مشخص میکند و شامل جزئیات نصب، نوع اتصالات و روش سیمبندی است. نقشه As-Built نیز پس از اجرای پروژه تهیه میشود و وضعیت واقعی کابلکشی و نصب تجهیزات را نشان میدهد. ثبت مسیر کابلها نیز اهمیت زیادی دارد، زیرا در زمان تعمیرات یا توسعه سیستم، دانستن مسیر دقیق کابلها باعث صرفهجویی در زمان و جلوگیری از خطا میشود. مستندسازی کامل باعث افزایش سرعت عیبیابی، کاهش هزینههای نگهداری و افزایش پایداری سیستم میشود.
جمعبندی
کابلکشی و ارتینگ تجهیزات ابزار دقیق، فرآیندی ساده اما بسیار حساس است. کوچکترین خطا در انتخاب کابل، مسیر عبور، شیلدینگ، تفکیک سیگنالها یا اجرای ارت میتواند باعث ایجاد نویز، خطای اندازهگیری، آسیب به تجهیزات و توقف خط تولید شود. با رعایت اصول استاندارد، اجرای صحیح، تست دورهای و مستندسازی کامل، میتوان از بروز این مشکلات جلوگیری کرد و عملکرد سیستم ابزار دقیق را به بالاترین سطح دقت و پایداری رساند.
