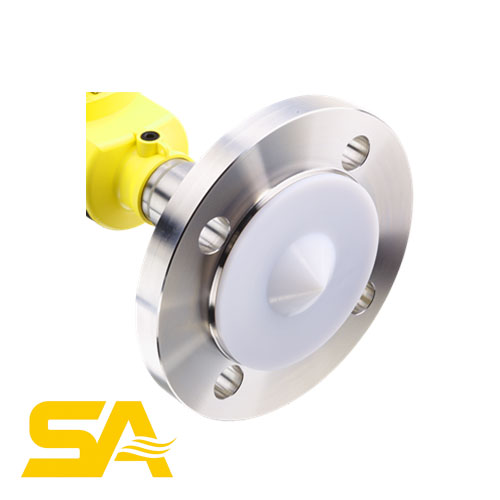

وگاپالس 63 مدل پروسیگنال؛ سنسور سطح راداری قابل اعتماد برای اندازه‌گیری مایعات صنعتی

سنسور سطح راداری VEGAPULS 63 ProSignal به‌عنوان یکی از محصولات دقیق شرکت VEGA آلمان، برای اندازه‌گیری پیوسته سطح مایعات در مخازن صنعتی طراحی شده است. این سنسور با فناوری راداری غیرتماسی و فرکانس 26 گیگاهرتز کار می‌کند و امکان اندازه‌گیری سطح را بدون تماس مستقیم با سیال فراهم می‌سازد. چنین ساختاری، عملکرد پایدار را در محیط‌هایی با دما و فشار بالا، بخار، کف یا مواد خورنده تضمین می‌کند. طراحی سنسور سطح راداری وگاپالس 63 مدل پروسیگنال بر پایه دقت، پایداری و قابلیت اطمینان انجام شده و برای فرآیندهای حساس، خطوط تولید مداوم و پروژه‌های صنعتی سنگین مناسب است. در ۲۰۰ تا ۳۰۰ کلمه اول، تمرکز بر معرفی فناوری، ساختار و کاربردهای اصلی سنسور قرار دارد تا کاربر در همان ابتدای متن، شناخت کاملی از توانایی‌های تجهیز به دست آورد.

نمای شماتیک محل قرارگیری سنسور سطح راداری در بالای مخزن جهت اندازه‌گیری غیرتماسی سطح مواد داخل مخزن

عملکرد راداری غیرتماسی در سنسور سطح راداری وگاپالس 63 مدل پروسیگنال

در سنسور سطح راداری VEGAPULS 63 ProSignal، امواج راداری از بالای مخزن به سطح سیال ارسال می‌شوند و بازتاب آن‌ها توسط پردازنده داخلی تحلیل می‌شود. این روش اندازه‌گیری، وابستگی به چگالی، ویسکوزیته، کف یا بخار را کاهش می‌دهد و دقت اندازه‌گیری را در طول زمان حفظ می‌کند. عدم تماس مستقیم با ماده، مقاومت تجهیز را در برابر خوردگی، رسوب‌گیری و سایش افزایش می‌دهد. این ویژگی برای مخازن حاوی مواد شیمیایی خورنده، مایعات داغ یا محیط‌های دارای بخار اهمیت زیادی دارد. فرکانس 26 گیگاهرتز در سنسور سطح راداری وگاپالس 63 مدل پروسیگنال، تمرکز پرتو مناسبی ایجاد می‌کند و امکان اندازه‌گیری در مخازن متوسط و بزرگ را فراهم می‌سازد. این تمرکز پرتو، بازتاب‌های ناخواسته را کاهش می‌دهد و سیگنال پایدار ارائه می‌دهد.

تفاوت سنسور سطح راداری وگاپالس 63 مدل پروسیگنال با سایر مدل‌های VEGA

سنسور سطح راداری VEGAPULS 63 ProSignal در مقایسه با مدل‌های VEGAPULS 62 و VEGAPULS 64، از فرکانس کاری متفاوت و طراحی آنتن ویژه برای مایعات استفاده می‌کند. این ترکیب، توانایی تشخیص بازتاب‌های پایدار را افزایش می‌دهد و امکان اندازه‌گیری سطح مایعات با خصوصیات چالش‌برانگیز مانند کف، بخار یا ویسکوزیته متوسط را فراهم می‌کند. در پروژه‌هایی که پایداری بلندمدت و دقت مناسب اهمیت دارد، سنسور سطح راداری وگاپالس 63 مدل پروسیگنال عملکردی قابل اتکا ارائه می‌دهد. این سنسور در محیط‌هایی که سنسورهای تماسی یا مکانیکی دچار ناپایداری می‌شوند، دقت خود را حفظ می‌کند و سیگنال پایدار ارائه می‌دهد.

نمای شماتیک عملکرد سنسور سطح راداری در مخزن مخروطی و ارسال سیگنال به سطح سیال جهت اندازه‌گیری غیرتماسی

مزایای سنسور سطح راداری وگاپالس 63 مدل پروسیگنال

طراحی غیرتماسی، استهلاک مکانیکی را حذف می‌کند و طول عمر تجهیز را افزایش می‌دهد. پردازش سیگنال پایدار، عملکرد مناسب را در محیط‌هایی با بخار، کف یا تلاطم سطح تضمین می‌کند. توانایی اندازه‌گیری در مخازن متوسط و بزرگ، سنسور سطح راداری وگاپالس 63 مدل پروسیگنال را برای پروژه‌های متنوع مناسب می‌سازد. خروجی‌های استاندارد صنعتی و سازگاری با سیستم‌های PLC و DCS، یکپارچگی کامل با سیستم‌های اتوماسیون را فراهم می‌کند و هزینه‌های نگهداری را کاهش می‌دهد.

مقایسه محل نصب صحیح و نادرست سنسور سطح راداری در مخازن دارای ورودی سیال، به‌منظور جلوگیری از خطای اندازه‌گیری

محدوده اندازه‌گیری و شرایط کاری سنسور سطح راداری وگاپالس 63 مدل پروسیگنال

سنسور سطح راداری VEGAPULS 63 ProSignal سطح مایعات را تا ارتفاع تقریبی 30 متر اندازه‌گیری می‌کند. این سنسور برای دماهای –196 تا +200 درجه سانتی‌گراد و فشار از خلأ تا 25 بار طراحی شده است. چنین محدوده‌ای امکان استفاده از تجهیز را در محیط‌های سرد، داغ، تحت فشار یا خلأ فراهم می‌کند.

نکات نصب سنسور سطح راداری وگاپالس 63 مدل پروسیگنال

نصب سنسور در بالاترین نقطه مخزن و عمود بر سطح ماده، دقت اندازه‌گیری را افزایش می‌دهد. رعایت فاصله از موانع داخلی مانند نردبان، همزن یا ورودی مواد اهمیت زیادی دارد. انتخاب نوع آنتن باید متناسب با شکل مخزن، نوع ماده و شرایط فرآیندی انجام شود تا بازتاب‌های ناخواسته کاهش یابد.

جمع‌بندی

سنسور سطح راداری وگاپالس 63 مدل پروسیگنال یک راهکار دقیق، پایدار و قابل اعتماد برای اندازه‌گیری سطح مایعات در صنایع مختلف است. این سنسور با فناوری راداری غیرتماسی، دقت مناسب و سازگاری با شرایط سخت، انتخابی مناسب برای پروژه‌های صنعتی و سیستم‌های اتوماسیون محسوب می‌شود.
