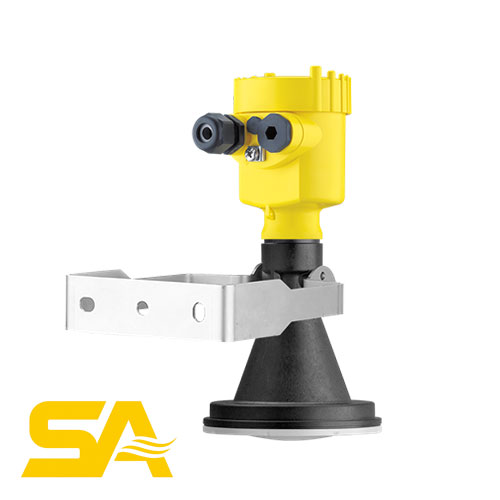

سنسور سطح راداری وگا پالس 69 – VEGAPULS 69

معرفی سنسور سطح راداری وگا پالس 69 – VEGAPULS 69

سنسور سطح راداری وگا پالس 69 – VEGAPULS 69 یکی از پیشرفته‌ترین تجهیزات اندازه‌گیری سطح برند VEGA آلمان است که برای اندازه‌گیری دقیق سطح مواد جامد فله‌ای طراحی شده است. این سنسور با فناوری راداری 80 گیگاهرتز (80 GHz Radar Level Measurement) کار می‌کند و امکان اندازه‌گیری سطح را بدون تماس مستقیم و با دقت بسیار بالا فراهم می‌سازد. VEGA این مدل را برای محیط‌هایی طراحی کرده که گرد و غبار، دما، فشار و شرایط فرآیندی سخت وجود دارد. صنایع سیمان، معدن، فولاد، مواد غذایی، پلاستیک و صنایع شیمیایی از سنسور سطح راداری وگا پالس 69 برای اندازه‌گیری سطح مواد جامد در سیلوها، قیف‌ها و مخازن بزرگ استفاده می‌کنند.

نمای شماتیک محل قرارگیری سنسور سطح راداری در بالای مخزن جهت اندازه‌گیری غیرتماسی سطح مواد داخل مخزن

نحوه عملکرد سنسور سطح راداری VEGAPULS 69

VEGAPULS 69 امواج راداری با فرکانس بالا را به سطح ماده ارسال می‌کند. این امواج پس از برخورد با سطح ماده بازتاب می‌شوند و سنسور با محاسبه زمان رفت و برگشت موج، ارتفاع دقیق سطح را تعیین می‌کند. این روش اندازه‌گیری، دقت بسیار بالایی ایجاد می‌کند و تحت تأثیر گرد و غبار، بخار، تغییرات دمایی یا رطوبت قرار نمی‌گیرد. سنسور سطح راداری وگا پالس 69 در محیط‌هایی که مواد جامد فله‌ای مانند سیمان، کلینکر، گرانول، پودر، مواد معدنی یا پلاستیک وجود دارند، عملکردی پایدار ارائه می‌دهد. این ویژگی باعث می‌شود VEGAPULS 69 در سیلوهای بلند و مخازن بزرگ عملکردی دقیق و بدون خطا داشته باشد.

ساختار بدنه و مقاومت محیطی

بدنه سنسور سطح راداری وگا پالس 69 – VEGAPULS 69 از آلومینیوم صنعتی یا استنلس استیل ساخته می‌شود. آنتن سنسور نیز از مواد مقاوم مانند PEEK یا PTFE تولید می‌شود که در برابر سایش، گرد و غبار و مواد خورنده مقاومت بالایی دارند. این سنسور در محدوده دمایی –40 تا +200 درجه سانتی‌گراد و فشار –1 تا +3 بار عملکرد پایدار دارد. طراحی مقاوم و استاندارد آن، نصب سنسور را در سیلوهای بلند، مخازن بزرگ و محیط‌های صنعتی سنگین آسان می‌کند. درجه حفاظت IP66/IP67 نیز از نفوذ گرد و غبار و آب جلوگیری می‌کند و عملکرد سنسور را در محیط‌های مرطوب تضمین می‌کند.

سازگاری با سیستم‌های کنترل صنعتی

سنسور سطح راداری وگا پالس 69 – VEGAPULS 69 با خروجی‌های استاندارد 4–20 mA / HART، Profibus PA و Modbus، به‌راحتی به PLC، DCS و سیستم‌های مانیتورینگ متصل می‌شود. این سازگاری، ادغام سنسور در پروژه‌های جدید یا سیستم‌های موجود را ساده می‌کند. پایداری سیگنال و دقت بالا، VEGAPULS 69 را برای فرآیندهای حساس و محیط‌های صنعتی متغیر به گزینه‌ای ایده‌آل تبدیل می‌کند. این سنسور بدون نیاز به کالیبراسیون اولیه کار می‌کند و همین موضوع نصب و راه‌اندازی آن را بسیار سریع و ساده می‌سازد.

نمای شماتیک عملکرد سنسور سطح راداری در مخزن مخروطی و ارسال سیگنال به سطح سیال جهت اندازه‌گیری غیرتماسی

شرایط کاری VEGAPULS 69

VEGAPULS 69 برای شرایط سخت طراحی شده و قادر است دما بین –۴۰ تا +۲۰۰ درجه سانتی‌گراد و فشار از خلأ تا 20 بار را تحمل کند. این سنسور در مخازن سرد یا داغ، تحت فشار یا خلأ، بدون افت دقت عملکرد پایدار ارائه می‌دهد.

آنتن، هاوزینگ و نوع اتصال VEGAPULS 69

این سنسور با انواع آنتن‌های مختلف و هاوزینگ مقاوم از جنس PVDF یا Stainless Steel ارائه می‌شود. نوع اتصال می‌تواند رزوه‌ای یا فلنجی باشد که نصب آسان و انعطاف‌پذیر را برای هر نوع مخزن یا سیلو فراهم می‌کند.

خروجی‌ها و ارتباطات صنعتی VEGAPULS 69

VEGAPULS 69 از خروجی‌های استاندارد صنعتی شامل 4–20 میلی‌آمپر، HART، PROFIBUS PA و Foundation Fieldbus پشتیبانی می‌کند و به راحتی به PLC، DCS و سایر سیستم‌های کنترل صنعتی متصل می‌شود. داده‌های سنسور دقیق و بدون خطا منتقل می‌شوند و امکان پایش و کنترل سریع فرآیند را فراهم می‌کنند.

تاییدیه‌ها و استانداردها

VEGAPULS 69 مطابق استانداردهای بین‌المللی طراحی شده و دارای تاییدیه‌هایی مانند ATEX، FM، CSA و درجه حفاظت IP66/IP67 است. این سنسور برای محیط‌های حساس و حتی با حضور گازهای قابل اشتعال، عملکرد ایمن و قابل اعتماد ارائه می‌دهد.

نکات مهم نصب و محل قرارگیری سنسور VEGAPULS 69

برای دستیابی به بالاترین دقت و پایداری اندازه‌گیری، سنسور VEGAPULS 69 باید در بالاترین نقطه مخزن یا سیلو نصب شود و کاملاً عمود بر سطح ماده قرار گیرد. نصب عمود باعث می‌شود امواج راداری بدون انحراف به سطح برخورد کنند و بازتاب به‌صورت دقیق به سنسور برسد. هرگونه زاویه نامناسب می‌تواند باعث بازتاب‌های غیرمطلوب و ایجاد خطا در اندازه‌گیری شود.

رعایت فاصله مناسب از موانع داخلی مخزن، جریان ورودی مواد، نردبان‌ها، همزن‌ها یا سایر تجهیزات نصب شده در مخزن اهمیت زیادی دارد. نزدیک بودن سنسور به این موانع می‌تواند امواج راداری را بازتاب داده و نقاط کور یا خطای اندازه‌گیری ایجاد کند. بنابراین قبل از نصب، باید مسیر امواج سنسور و فاصله از تمامی موانع بررسی و تنظیم شود.

نوع آنتن و زاویه انتشار سیگنال نیز باید متناسب با شکل هندسی مخزن و نوع ماده انتخاب شود. برای مخازن بلند و سیلوهای بزرگ، آنتن‌های با پهنای پوشش بیشتر مناسب هستند تا سطح ماده به‌طور کامل اندازه‌گیری شود و هیچ نقطه کوری باقی نماند. در مخازن با مواد ویسکوز یا سطوح نامنظم، آنتن‌های تخصصی با الگوریتم‌های پردازش پیشرفته به حفظ دقت کمک می‌کنند.

علاوه بر انتخاب آنتن، رعایت دستورالعمل‌های VEGA در تنظیم زاویه و ارتفاع نصب، بررسی مسیر مستقیم امواج و فاصله از دیواره‌ها و تجهیزات داخلی، از نکات کلیدی برای عملکرد پایدار سنسور هستند. نصب صحیح باعث می‌شود سنسور داده‌های دقیق و قابل اعتماد ارائه دهد، نیاز به تنظیمات مکرر کاهش یابد و طول عمر دستگاه افزایش یابد.

در مجموع، توجه دقیق به محل نصب، زاویه و فاصله از موانع، انتخاب مناسب آنتن و رعایت دستورالعمل‌های تولیدکننده، کلید دستیابی به اندازه‌گیری پایدار، دقیق و طولانی‌مدت با VEGAPULS 69 است.

مقایسه محل نصب صحیح و نادرست سنسور سطح راداری در مخازن دارای ورودی سیال، به‌منظور جلوگیری از خطای اندازه‌گیری

جمع‌بندی کاربردی

سنسور سطح راداری وگا پالس 69 یک راهکار پیشرفته و قابل اعتماد برای اندازه‌گیری پیوسته سطح مایعات و مواد جامد فله‌ای در محیط‌های صنعتی است. دقت بالای اندازه‌گیری، پایداری عملکرد حتی در شرایط سخت و انعطاف بالای نصب، این سنسور را به انتخابی ایده‌آل برای پروژه‌های صنعتی و سیستم‌های اتوماسیون تبدیل کرده است.

با توجه به تنوع مدل‌ها، آنتن‌ها و پیکربندی‌های مختلف، و اینکه قیمت نهایی به شرایط پروژه بستگی دارد، انتخاب نسخه مناسب نیازمند بررسی فنی دقیق است. کارشناسان متخصص صنعت اتوماسیون آماده‌اند تا با مشاوره تخصصی، مناسب‌ترین مدل VEGAPULS 69 را بر اساس نوع ماده، ابعاد مخزن و شرایط فرآیندی به شما معرفی کنند.

به زبان ساده، اگر دنبال عملکرد مطمئن، داده‌های دقیق و نصب بدون دردسر هستی، VEGAPULS 69 می‌تواند پروژه شما را به‌راحتی مدیریت کند و خیال شما را از پایش دقیق سطح مواد راحت نگه دارد.

منبع و ارجاع

تمامی اطلاعات فنی و توضیحات ارائه شده در این صفحه، بر اساس مستندات رسمی شرکت VEGA تهیه شده و برای راحتی کاربران فارسی‌زبان ترجمه و تدوین گردیده است. برای بررسی جزئیات بیشتر و مشاهده مستندات اصلی محصول، می‌توانید به وب‌سایت رسمی VEGA مراجعه نمایید.

جدول مشخصات فنی سنسور وگا پالس 69 – VEGAPULS 69
